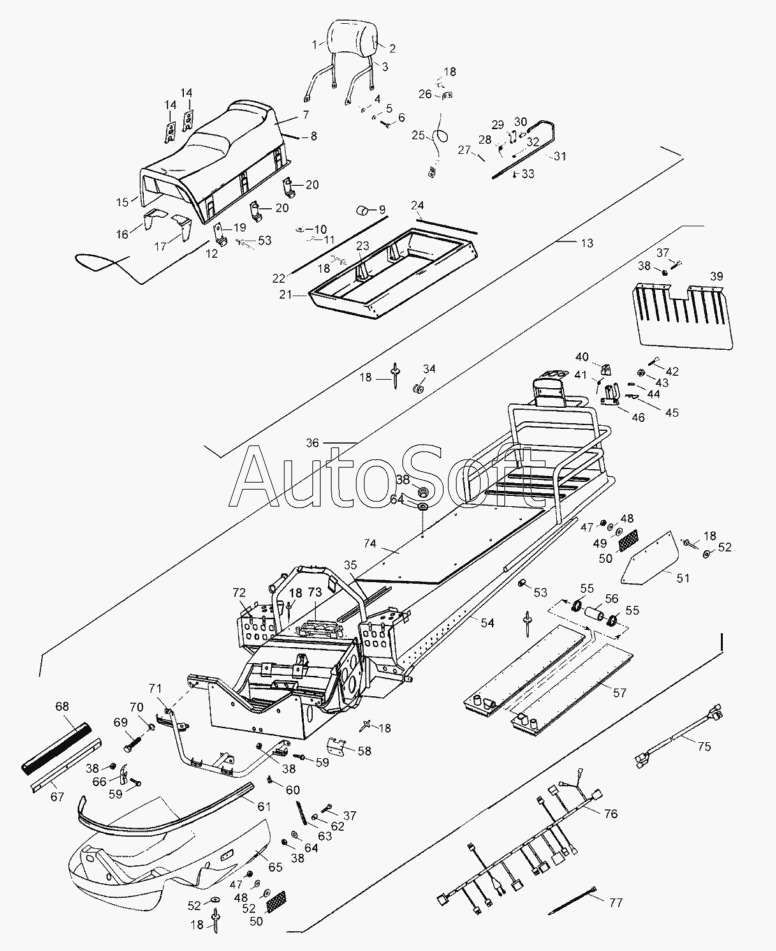

Каталог запасных частей к технике: Русская механика Снегоход "Тайга-Атака" (2007). Корпус, сиденье
53
53
61
60
60
60
60
59
59
58
57
56
55
55
54
62
53
53
52
52
52
51
50
50
49
48
48
47
47
46
45
44
43
71
77
76
75
74
73
72
42
70
69
68
67
66
66
66
66
65
64
64
63
11
19
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
17
16
15
14
14
13
13
12
20
20
10
9
8
7
7
6
5
4
3
2
1
31
41
40
39
38
38
38
38
38
37
37
36
36
35
34
33
32
1
30
29
28
27
26
25
24
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 110501132 | 1***2 | Хомут | |
| C40100036-01 | C***1 | Заглушка (правая) | |
| 1 | С***0 | Чехол спинки | |
| 1 | С***1 | Чехол спинки | |
| 2 | С***3 | Подушка спинки | |
| 3 | С***0 | Рама спинки | |
| 4 | 1***1 | Шайба 8 | |
| 5 | [***] | Шайба 8.65Г.016 ГОСТ6402-70 | |
| 6 | 1***1 | Винт М8-6gх25 | |
| 7 | С***0 | Чехол сиденья | |
| 7 | С***1 | Чехол сиденья | |
| 8 | С***1 | Кант | |
| 9 | С***7 | Втулка | |
| 10 | С***6 | Шайба | |
| 11 | 1***4 | Скоба 14-12,9-0,95 SUMAKE 80-14 фирмы Sumake Industrial Co | |
| 12 | С***5 | Кант | |
| 13 | С***0 | Сиденье | |
| 13 | С***1 | Сиденье | |
| 14 | С***0 | Накладка | |
| 15 | С***0 | Основа сиденья | |
| 16 | С***5 | Накладка | |
| 17 | С***1 | Накладка | |
| 18 | A***0 | Заклепка односторонняя AL/St 4,9х10 | |
| 18 | A***0 | Заклепка односторонняя AL/St 4,9х10 | |
| 18 | A***0 | Заклепка односторонняя AL/St 4,9х10 | |
| 19 | С***0 | Петля | |
| 20 | С***0 | Петля | |
| 21 | С***0 | Рама сиденья | |
| 22 | С***2 | Прокладка | |
| 23 | С***5 | Кронштейн | |
| 24 | С***1 | Прокладка | |
| 25 | С***8 | Трос | |
| 26 | С***7 | Хомут | |
| 27 | [***] | Шплинт 1,6х12.016 ГОСТ397-79 | |
| 28 | С***3 | Пружина | |
| 29 | С***4 | Язык | |
| 30 | С***2 | Наконечник | |
| 31 | С***5 | Рукоятка | |
| 32 | 1***1 | Гайка М4-6Н.8 | |
| 33 | [***] | Винт М4х20.58.019 ГОСТ25933-83 | |
| 34 | С***3 | Втулка | |
| 35 | С***1 | Профиль | |
| 36 | L***0 | Корпус | |
| 36 | L***0 | Корпус | |
| 37 | [***] | Заклепка вытяжная | |
| 38 | C***5 | Брызговик задний | |
| 39 | С***6 | Скоба сцепки | |
| 40 | С***7 | Пружина сцепки | |
| 41 | 3***1 | Болт М10-6gх30 | |
| 42 | [***] | Гайка М10 DIN985-10Р | |
| 43 | [***] | Штифт 6х30 DIN1481A2 | |
| 44 | 1***2 | Стопор | |
| 45 | С***0 | Крюк сцепки | |
| 46 | 1***1 | Гайка М5-6Н | |
| 47 | [***] | Шайба 5.65Г.016 ГОСТ6402-70 | |
| 48 | 1***1 | Шайба 5 | |
| 49 | Ф***0 | Световозвращатель ФП312-01 ТУ37.003.079-80 | |
| 50 | С***6 | Брызговик боковой | |
| 51 | [***] | Шайба C5.01.10.016 ГОСТ6958-78 | |
| 52 | С***6 | Заглушка | |
| 53 | L***0 | Рама | |
| 53 | L***0 | Рама | |
| 54 | [***] | Хомут АВА Nova 9мм Standard22-32 | |
| 55 | К***4 | Трубка | |
| 56 | L***0 | Радиатор | |
| 57 | L***1 | Радиатор | |
| 58 | L***8 | Петля | |
| 59 | 1***1 | Болт М6-6gх20 | |
| 60 | 1***1 | Гайка самоконтрящаяся М6-6Н | |
| 60 | 1***1 | Гайка самоконтрящаяся М6-6Н | |
| 60 | 1***1 | Гайка самоконтрящаяся М6-6Н | |
| 60 | 1***1 | Гайка самоконтрящаяся М6-6Н | |
| 61 | C***6 | Заглушка (левая) | |
| 62 | К***5 | Бампер | |
| 63 | 1***8 | Винт | |
| 64 | C***7 | Втулка | |
| 65 | С***5 | Ремень | |
| 66 | [***] | Шайба А6.01.10.016 ГОСТ6958-78 | |
| 66 | [***] | Шайба А6.01.10.016 ГОСТ6958-78 | |
| 66 | [***] | Шайба А6.01.10.016 ГОСТ6958-78 | |
| 66 | [***] | Шайба А6.01.10.016 ГОСТ6958-78 | |
| 67 | L***9 | Днище носка | |
| 68 | 1***9 | Заглушка | |
| 69 | 1***9 | Хомут | |
| 70 | С***6 | Накладка | |
| 71 | С***7 | Профиль | |
| 72 | 3***9 | Болт М10-6gх20 | |
| 73 | [***] | Шайба 10.65Г.016 ГОСТ6402-70 | |
| 74 | L***0 | Дуга передняя | |
| 75 | С***9 | Хомут | |
| 76 | C***8 | Кронштейн | |
| 77 | С***7 | Лист | |
| 78 | С***0 | Жгут заднего фонаря | |
| 79 | L***0 | Жгут основной | |
| 80 | [***] | Хомут 3,6х150 GW 52255 |
