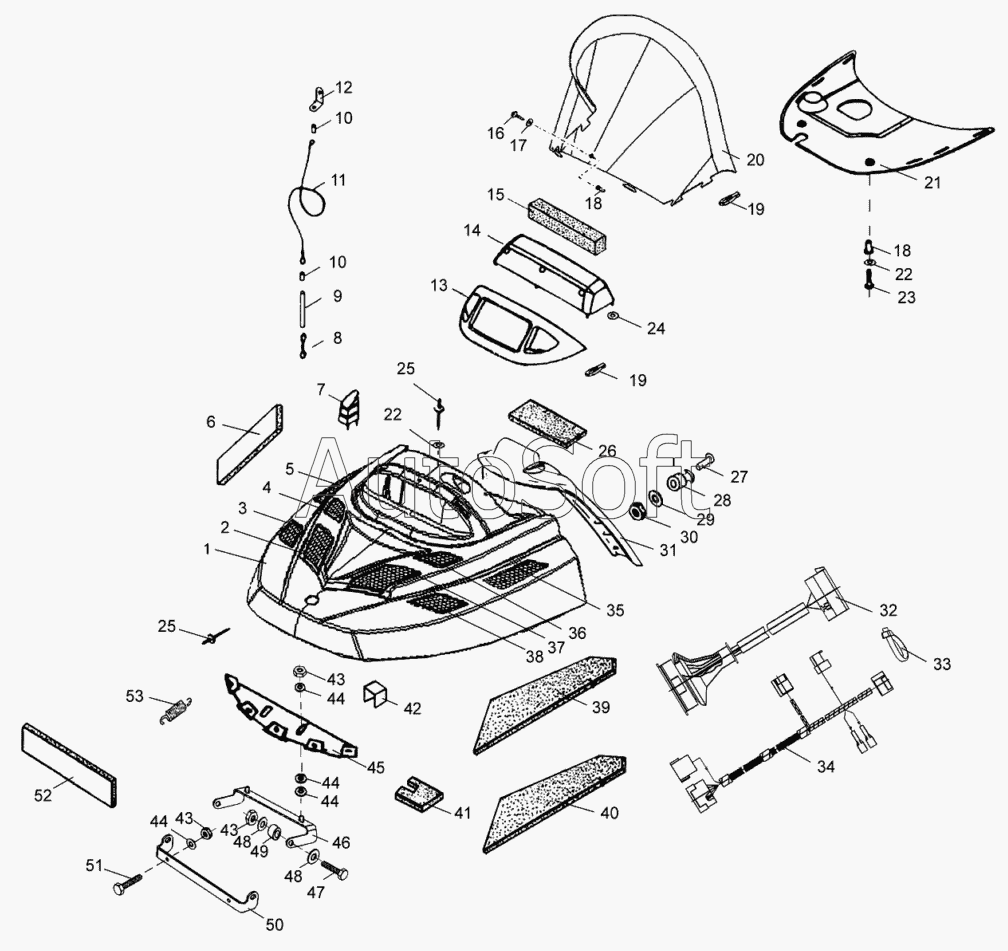

Каталог запасных частей к технике: Русская механика Снегоход "Тайга-Атака" (2007). Капот
42
29
30
31
32
33
34
35
36
37
38
39
40
41
28
43
43
43
43
43
43
44
44
44
44
44
44
44
44
45
46
47
48
48
49
50
51
52
53
15
2
3
4
5
6
7
8
9
10
10
11
12
13
14
1
16
17
18
18
19
19
20
21
22
22
23
24
25
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L***1 | Капот | |
| 2 | L***1 | Решетка передняя | |
| 3 | L***1 | Решетка боковая передняя | |
| 4 | L***1 | Решетка верхняя | |
| 5 | L***1 | Решетка боковая задняя | |
| 6 | С***4 | Накладка боковая | |
| 7 | С***7 | Упор | |
| 8 | S***A | Карабин-защелка оцинкованный SPH 040 DIN5287 Form A | |
| 9 | С***4 | Трубка | |
| 10 | 1***9 | Пломба | |
| 11 | С***5 | Трос | |
| 12 | С***7 | Хомут | |
| 13 | С***2 | Обтекатель | |
| 14 | С***5 | Воздуховод | |
| 15 | С***3 | Фильтр | |
| 16 | [***] | Винт В1.М5-6gх35.58.019 ГОСТ17475-80 | |
| 17 | С***2 | Шайба | |
| 18 | С***0 | Фиксатор | |
| 19 | С***4 | Фиксатор | |
| 20 | 0***4 | Стекло ветровое | |
| 21 | L***2 | Накладка | |
| 22 | 1***1 | Шайба 5 | |
| 23 | [***] | Винт В1.М5-6gх35.58.019 ГОСТ17473-80 | |
| 24 | 1***6 | Шайба пружинная | |
| 25 | A***2 | Заклепка односторонняя AL/St 4,9х12 | |
| 26 | С***1 | Накладка | |
| 27 | [***] | Винт В1.М4-6gх25.58.019 ГОСТ17475-80 | |
| 28 | С***6 | Фиксатор | |
| 29 | [***] | Шайба С4.01.10.016 ГОСТ6958-78 | |
| 30 | [***] | Гайка 4-Кд-ОСТ1 33055-80 | |
| 31 | C***1 | Щиток приборов | |
| 32 | L***0 | Жгут датчика скорости | |
| 33 | [***] | Хомут SEL.3.210 140х3,5 | |
| 34 | L***0 | Жгут капота | |
| 35 | L***4 | Решетка боковая задняя | |
| 36 | L***3 | Решетка верхняя | |
| 37 | L***1 | Решетка передняя | |
| 38 | L***2 | Решетка боковая передняя | |
| 39 | L***5 | Накладка боковая | |
| 40 | L***1 | Накладка боковая | |
| 41 | L***6 | Накладка верхняя | |
| 42 | С***8 | Скоба | |
| 43 | М***Р | Гайка самоконтрящаяся М6 DIN985-10Р | |
| 43 | М***Р | Гайка самоконтрящаяся М6 DIN985-10Р | |
| 44 | 1***1 | Шайба 6 | |
| 44 | [***] | Шайба 6 | |
| 45 | С***9 | Кронштейн | |
| 46 | L***0 | Кронштейн | |
| 47 | 1***1 | Болт М6-6gх20 | |
| 48 | А***8 | Шайба А6.01.10.016 ГОСТ6958-78 | |
| 49 | 1***1 | Втулка | |
| 50 | L***5 | Кронштейн | |
| 51 | Б***6 | Болт М6х16 DIN933-88P | |
| 52 | С***3 | Накладка передняя | |
| 53 | С***5 | Пружина |
