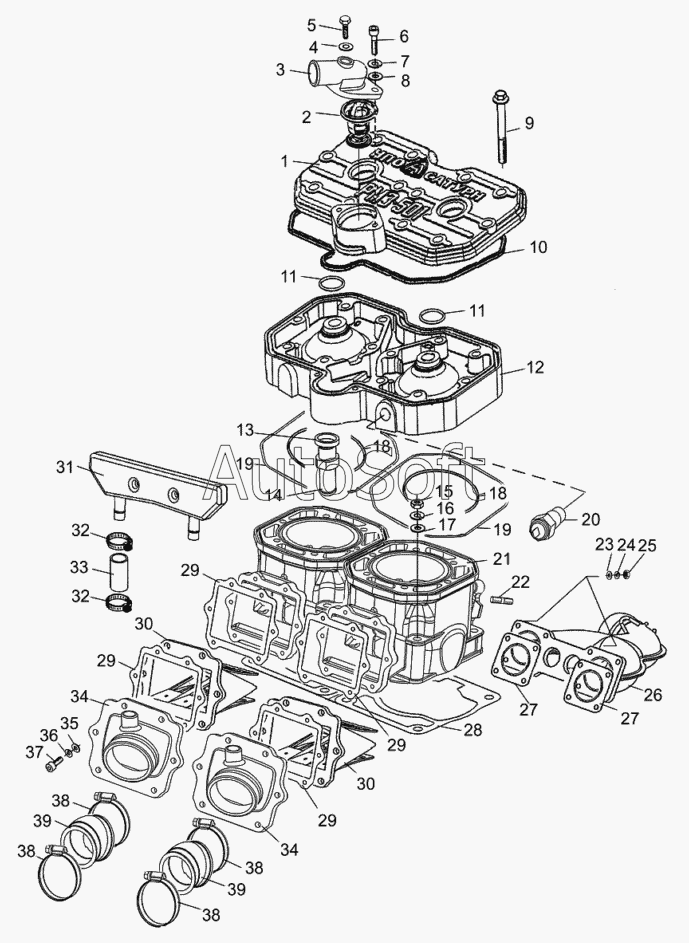

Каталог запасных частей к технике: Русская механика Снегоход "Тайга-Атака" (2007). Цилиндровая группа и элементы систем впуска и выпуска
30
30
21
22
23
24
25
26
27
27
28
29
29
29
29
20
31
32
32
33
34
34
35
36
37
38
38
38
38
39
39
10
2
3
4
5
6
7
8
9
9
1
11
11
12
13
14
15
16
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***1 | Крышка головки | |
| 2 | [***] | Термостат 003-42 | |
| 3 | К***7 | Патрубок | |
| 4 | 3***2 | Кольцо уплотнительное 34м51-12-8,2-2 | |
| 5 | [***] | Болт М8-6gх12.88.35.013 ГОСТ7796-70 | |
| 6 | 1***0 | Винт М6-6gх40 | |
| 7 | [***] | Шайба 6.65Г.016 ГОСТ6402-70 | |
| 8 | [***] | Шайба 6.01.10.016 ГОСТ10450-78 | |
| 9 | К***6 | Болт М8-6gх55 | |
| 9 | К***6 | Болт М8-6gх55 | |
| 10 | К***1 | Кольцо уплотнительное | |
| 11 | 0***2 | Кольцо 024-028-25-2-2 ГОСТ18829-72 | |
| 12 | К***7 | Головка цилиндров | |
| 13 | К***9 | Кольцо | |
| 14 | К***5 | Патрубок | |
| 15 | [***] | Гайка М8-6Н.6.016 ГОСТ15521-70 | |
| 16 | [***] | Шайба 8.65Г.016 ГОСТ6402-70 | |
| 17 | 1***6 | Шайба | |
| 18 | С***9 | Кольцо уплотнительное | |
| 19 | К***4 | Кольцо уплотнительное | |
| 20 | 2***0 | Датчик температуры ТУ 37.453.102-95 | |
| 21 | К***0 | Цилиндр с гильзой в сборе | |
| 22 | М***9 | Шпилька М6-2r/6gх20.109.30ХГСА.019 ГОСТ22038-76 | |
| 23 | [***] | Шайба 6.01.10.016 | |
| 24 | [***] | Шайба 6.65Г.016 ГОСТ6402-70 | |
| 25 | [***] | Гайка М6-6Н.6.016 ГОСТ5915-70 | |
| 26 | К***0 | Коллектор выпускной | |
| 27 | 7***Б | Прокладка | |
| 28 | К***5 | Прокладка | |
| 29 | К***6 | Прокладка | |
| 30 | К***3 | Патрубок | |
| 31 | К***7 | Ресивер | |
| 32 | А***8 | Хомут АВА NOVA 9мм Standard19-28 | |
| 33 | К***5 | Трубка | |
| 34 | E***R | Клапан ELO559АО-R | |
| 35 | [***] | Шайба 5.01.10.016 ГОСТ11371-78 | |
| 36 | [***] | Шайба 5.65Г.016 ГОСТ6402-70 | |
| 37 | [***] | Винт М5х20 DIN912 | |
| 38 | А***А | Хомут АВА Original 12мм Standard44-56 АВА | |
| 39 | С***8 | Муфта |
