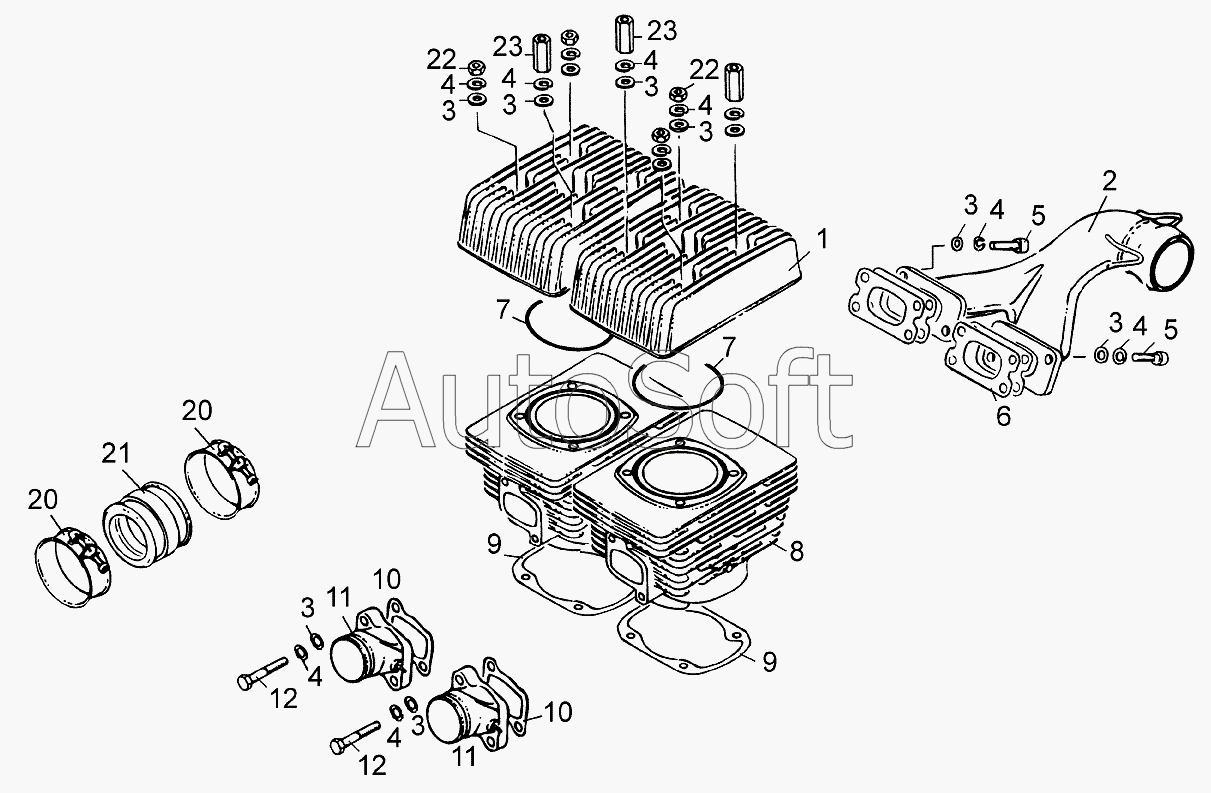

Каталог запасных частей к технике: Русская механика Снегоход "Тайга-Атака" (2007). Цилиндровая группа и элементы систем впуска и выпуска
1
2
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
5
5
6
7
7
8
9
9
10
10
11
11
12
12
20
20
21
22
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***7 | Головка цилиндра | |
| 2 | С***0 | Коллектор выхлопной | |
| 3 | [***] | Шайба 1.5-8-16-Ц ОСТ1.34507-80 | |
| 4 | [***] | Шайба 8.65Г.016 ГОСТ6402-70 | |
| 5 | Г***4 | Винт М5-6gх10.88.35Х.016 ГОСТ11738-84 | |
| 6 | С***6 | Прокладка | |
| 7 | С***9 | Кольцо уплотнительное | |
| 8 | С***0 | Цилиндр | |
| 9 | С***2 | Прокладка | |
| 10 | С***8 | Прокладка | |
| 11 | С***0 | Патрубок | |
| 12 | Г***0 | Болт М8-6gх35.88.35Х.013 ГОСТ7795-70 | |
| 20 | [***] | Хомут SX12 40-60 C7-W1 | |
| 21 | С***8 | Муфта | |
| 22 | 1***4 | Гайка | |
| 23 | С***8 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
