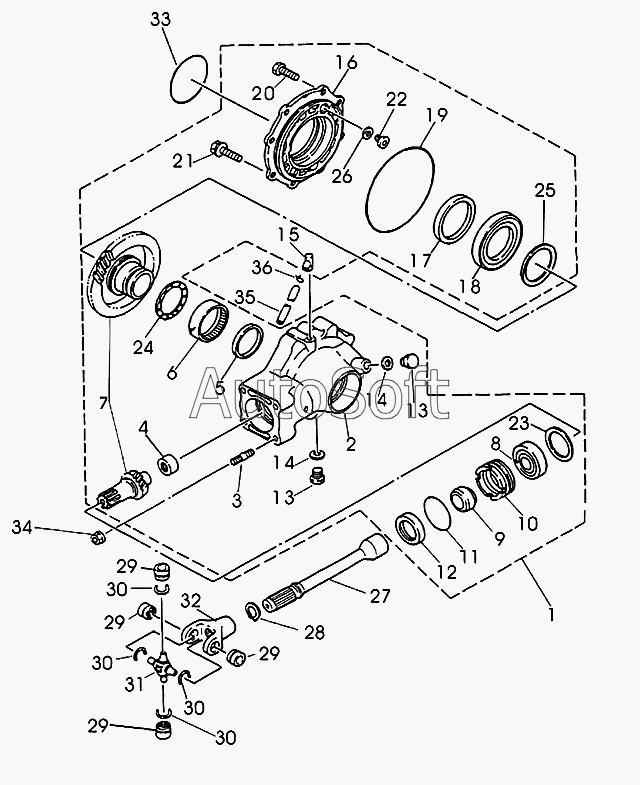

Каталог запасных частей к технике: Jianshe JS400 ATV-2 (2005). Приводная коробка
28
20
21
22
23
24
25
26
27
19
29
29
29
29
30
30
30
30
31
32
33
34
35
36
10
2
3
4
5
6
7
8
9
1
11
12
13
13
14
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***0 | Корпус приводной коробки в сборе | |
| 2 | S***0 | Корпус приводной коробки | |
| 3 | S***0 | Шпилька | |
| 4 | S***0 | Игольчатый подшипник (малый) | |
| 5 | S***0 | Манжета | |
| 6 | S***0 | Игольчатый подшипник (большой) | |
| 7 | S***0 | Косозубая шестерня | |
| 8 | 6***5 | Подшипник GB/T 276-94 | |
| 9 | S***0 | Втулка | |
| 10 | S***0 | Обгонная муфта | |
| 11 | S***0 | Кольцо | |
| 12 | S***0 | Уплотнительная манжета обгонной муфты | |
| 13 | S***0 | Пробка | |
| 14 | Z***0 | Уплотнительная шайба | |
| 15 | S***0 | Пробка стравливания воздуха | |
| 16 | S***0 | Крышка приводной коробки | |
| 17 | S***0 | Уплотнительная манжета корпуса коробки | |
| 18 | 1***3 | Роликовый подшипник GB/T276-94 | |
| 19 | [***] | Кольцо 155х2,65G GB/TT3452.1-92 | |
| 20 | [***] | Болт М8х25 GB/T 9074.14-88 | |
| 21 | [***] | Болт M10х1.25х45-6G Q/JR YP33-92 | |
| 22 | S***0 | Ограничитель | |
| 23 | S***0 | Тяговый блок | |
| 24 | S***0 | Регулировочная прокладка (1,6) | |
| 25 | S***0 | Кольцевая прокладка | |
| 26 | S***0 | Регулировочная прокладка | |
| 27 | S***0 | Задний приводной вал | |
| 28 | [***] | Стопорное кольцо GB/T894.1-86 | |
| 29 | F***0 | Игольчатый подшипник | |
| 30 | F***0 | Полукольцо | |
| 31 | F***0 | Крестовина | |
| 32 | F***0 | Универсальный задний блок | |
| 33 | [***] | Кольцо 85х3,55G GB/T3452.1-92 | |
| 34 | [***] | Гайка М10х1,25 Q/JR YP34-1992 | |
| 35 | S***0 | Трубка стравливания воздуха задней коробки | |
| 36 | S***0 | Зажим трубки стравливания воздуха |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
