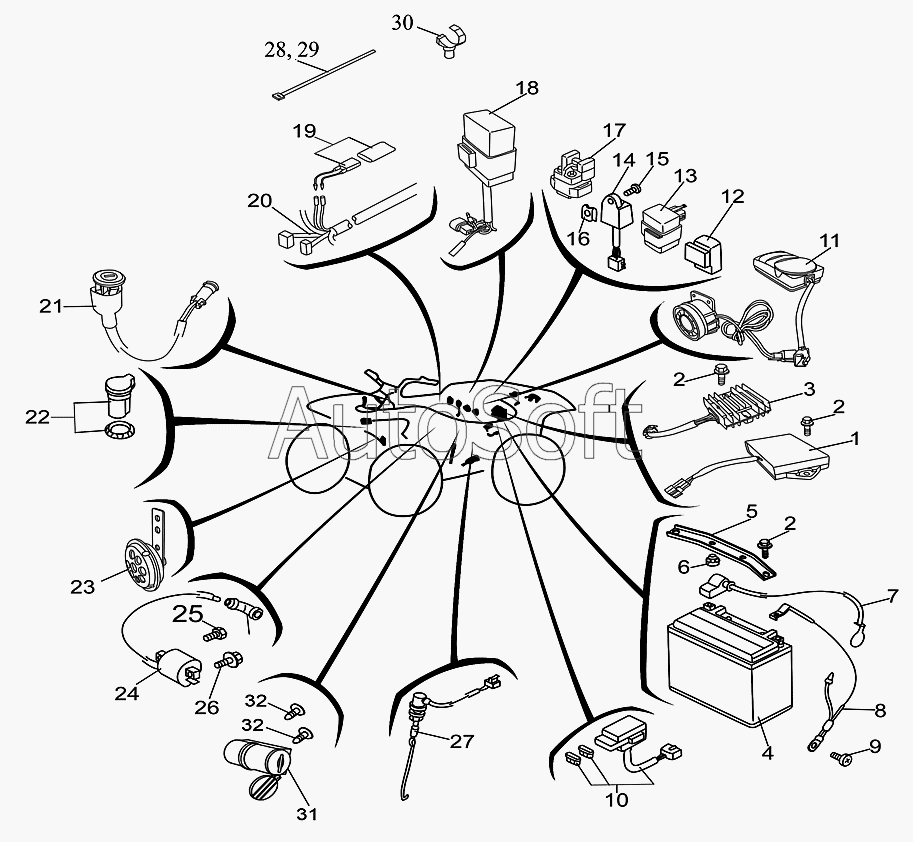

Каталог запасных частей к технике: Jianshe JS400 ATV-2 (2005). Электрооборудование
16
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***0 | CDI | |
| 2 | [***] | Болт М6х20 GB/T5787-86 | |
| 3 | F***0 | Выпрямитель | |
| 4 | S***0 | Аккумулятор | |
| 5 | S***0 | Прокладка | |
| 6 | S***0 | Прокладка аккумулятора | |
| 7 | S***0 | Плюсовой провод | |
| 8 | S***0 | Минусовой провод | |
| 9 | [***] | Винт самонарезающий ST6.3х19-C GB/T5285-1985 | |
| 10 | S***0 | Четыре плавких предохранителя | |
| 11 | S***0 | Зуковой сигнал заднего хода | |
| 12 | J***6 | Реле предохранителя | |
| 13 | S***0 | Выключатель предохранителя | |
| 14 | S***0 | Выключатель вентилятора двигателя | |
| 15 | [***] | Винт М5х16 GB/T823-1988 | |
| 16 | S***0 | Гайка | |
| 17 | F***0 | Пусковое реле в сборе | |
| 18 | S***0 | Выключатель аварийного сигнала | |
| 19 | S***0 | Защитный переключатель | |
| 20 | S***2 | Жгут | |
| 21 | S***2 | Замок зажигания в сборе | |
| 22 | S***0 | Резервное гнездо постоянного тока | |
| 23 | S***2 | Сигнал | |
| 24 | F***0 | Катушка зажигания | |
| 25 | [***] | Болт М6х24 GB/T9074.15-88 | |
| 26 | [***] | Болт М6х20 GB/T9074.15-88 | |
| 27 | S***0 | Выключатель заднего тормоза | |
| 28 | Z***0 | Хомут крепления тросиков | |
| 29 | Z***0 | Хомут крепления тросиков | |
| 30 | S***0 | Зажим | |
| 31 | S***2 | Замок руля |
