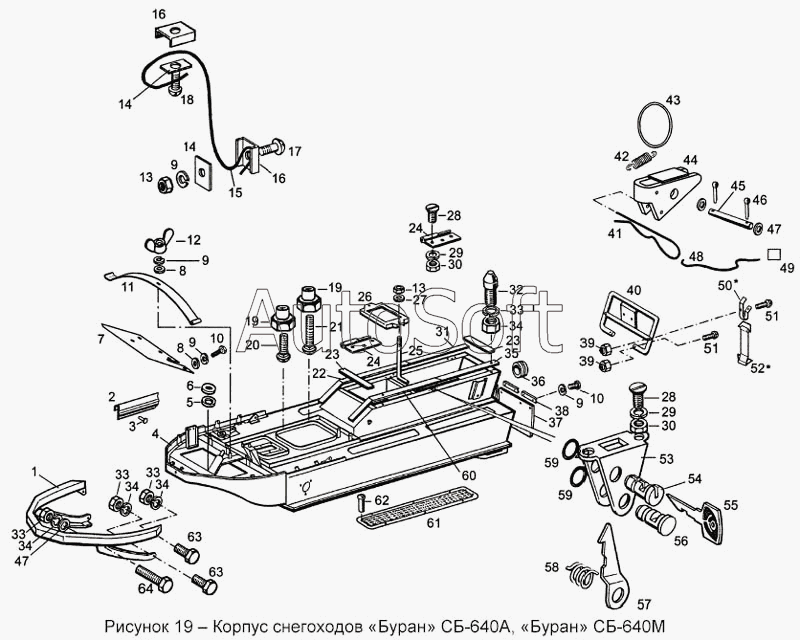

Каталог запасных частей к технике: Сатурн СБ-640А "Буран". Корпус снегоходов "Буран" СБ-640А, "Буран" СБ-640М
40
48
47
47
46
45
44
43
42
41
49
39
39
38
37
36
35
34
34
34
34
33
33
33
33
32
50
51
51
52
53
54
55
56
57
58
59
59
60
61
62
63
63
64
16
16
1
2
3
4
5
6
7
8
8
9
9
9
9
10
10
11
12
13
13
14
14
15
17
18
19
19
20
21
22
23
23
24
24
25
26
27
28
28
29
29
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 110100350 | 1***0 | Корпус снегохода | |
| 1 | 1***0 | Бампер | |
| 2 | 1***5 | Уплотнитель капота | |
| 3 | 6***0 | Заклепка односторонняя Аl/St 04,9х10 | |
| 4 | 1***0 | Корпус снегохода | |
| 5 | 1***9 | Прокладка | |
| 6 | 1***2 | Шайба | |
| 7 | 1***0 | Перегородка | |
| 8 | 1***3 | Шайба | |
| 9 | 0***2 | Шайба 6.65Г.019 ГОСТ 6402-70 | |
| 10 | 0***8 | Болт М6-6gх16.88.35.013 ГОСТ 7798-70 | |
| 11 | 1***4 | Коренной лист | |
| 12 | 0***1 | Гайка М6-6Н.45Л.013 ГОСТ 3032-76 | |
| 13 | 0***7 | Гайка М6-6Н.6.016 ГОСТ 5915-70 | |
| 14 | 1***1 | Шайба | |
| 15 | 1***9 | Трос | |
| 16 | 1***3 | Шайба контровочная | |
| 17 | 0***6 | Винт В1.М6-6gх18.58.019 ГОСТ 17473-80 | |
| 18 | 0***1 | Винт 5-16-Ц ОСТ 1 31528-80 | |
| 19 | 1***4 | Гайка М10 | |
| 20 | 1***1 | Болт | |
| 21 | 1***9 | Болт | |
| 22 | 1***1 | Прокладка | |
| 23 | 1***1 | Прокладка | |
| 24 | 1***0 | Карта левая | |
| 25 | 1***8 | Тяга | |
| 26 | 1***3 | Накладка аккумулятора верхняя | |
| 27 | 0***7 | Шайба 6.01.10.016 ГОСТ 11371-78 | |
| 28 | 0***2 | Винт В.М5-6gх12.58.019 ГОСТ 17475-80 | |
| 29 | 0***8 | Шайба 5.65Г.016 ГОСТ 6402-70 | |
| 30 | 0***5 | Гайка М5-6Н.12.30ХГСА.016 ГОСТ 5927-70 | |
| 31 | 1***2 | Прокладка | |
| 32 | 1***8 | Штырь | |
| 33 | 0***2 | Шайба 8.65Г.016 ГОСТ 6402-70 | |
| 34 | 0***2 | Гайка М8-6Н.6.016 ГОСТ 5915-70 | |
| 35 | 1***2 | Прокладка | |
| 36 | 1***6 | Втулка | |
| 37 | 1***3 | Брызговик | |
| 38 | 1***4 | Накладка | |
| 39 | 1***3 | Гайка М6 самоконтрящаяся | |
| 40 | 1***0 | Рукоятка | |
| 41 | 1***2 | Стопор | |
| 42 | 1***6 | Пружина | |
| 43 | 1***5 | Кольцо пружинное | |
| 44 | 1***0 | Скоба | |
| 45 | 0***4 | Ось2-8h12х35.40Х.Ц15.хр ГОСТ 9650-80 | |
| 46 | 0***2 | Шплинт 1,6х12.016 ГОСТ 397-79 | |
| 47 | 0***3 | Шайба С8.01.10кп.016 ГОСТ 11371-78 | |
| 48 | 1***8 | Канат 1,5-Г-Ж-Н-1770 ГОСТ 3063-80 L=(300±5)мм | |
| 49 | П***1 | Пломба ОСТ 110067-71 | |
| 50 | 1***9 | Хомут | |
| 51 | 0***4 | Винт В1.М6-6gх30.88.016 ГОСТ 17473-80 | |
| 52 | 6***0 | Ремень | |
| 53 | 1***2 | Корпус | |
| 54 | 1***5 | Фиксатор | |
| 55 | 1***6 | Ключ | |
| 56 | 1***1 | Фиксатор | |
| 57 | 1***4 | Защелка | |
| 58 | 1***3 | Пружина | |
| 59 | 0***5 | Кольцо 10-Ц9-ОСТ 1 10241-71 | |
| 60 | 1***3 | Прокладка | |
| 61 | 1***2 | Подножка | |
| 62 | 0***9 | Заклепка 4х12.36.10 ГОСТ 10299-80 | |
| 63 | 0***3 | Болт М8-6gх30.88.35.013 ГОСТ 7796-70 | |
| 64 | 0***4 | Болт М8-6gх50.88.35.013 ГОСТ 7795-70 |
