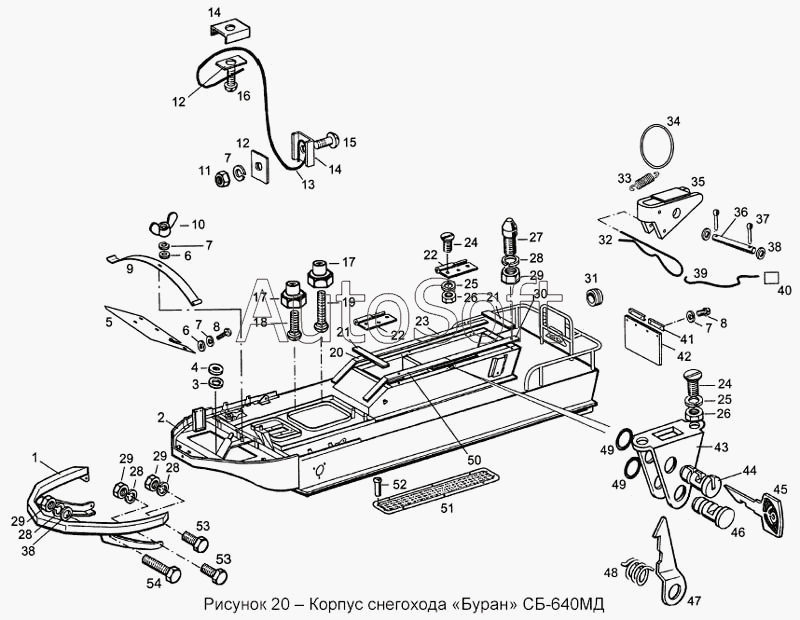

Каталог запасных частей к технике: Сатурн СБ-640А "Буран". Корпус снегохода "Буран" СБ-640МД
41
28
28
28
28
29
29
29
29
30
31
32
33
34
35
36
37
38
38
39
40
27
42
43
44
45
46
47
48
49
49
50
51
52
53
53
54
13
1
2
3
4
5
6
6
7
7
7
7
8
8
9
10
11
12
12
14
14
15
16
17
17
18
19
20
21
21
22
22
23
24
24
25
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250100350 | 2***0 | Корпус снегохода | |
| 250100510 | 2***0 | Корпус (с ограничителем 340100034) | |
| 1 | 1***0 | Бампер | |
| 2 | 2***0 | Корпус (с ограничителем 340100034) | |
| 3 | 1***9 | Прокладка | |
| 4 | 1***2 | Шайба | |
| 5 | 1***0 | Перегородка | |
| 6 | 1***3 | Шайба | |
| 7 | 0***2 | Шайба 6.65Г.019 ГОСТ 6402-70 | |
| 8 | 0***8 | Болт М6-6gх16.88.35.013 ГОСТ 7798-70 | |
| 9 | 1***4 | Коренной лист | |
| 10 | 0***1 | Гайка М6-6Н.45Л.013 ГОСТ 3032-76 | |
| 11 | 0***7 | Гайка М6-6Н.6.016 ГОСТ 5915-70 | |
| 12 | 1***1 | Шайба | |
| 13 | 1***9 | Трос | |
| 14 | 1***3 | Шайба контровочная | |
| 15 | 0***6 | Винт В1.М6-6gх18.58.019 ГОСТ 17473-80 | |
| 16 | 0***1 | Винт 5-16-Ц ОСТ 1 31528-80 | |
| 17 | 1***4 | Гайка М10 | |
| 18 | 1***1 | Болт | |
| 19 | 1***9 | Болт | |
| 20 | 1***1 | Прокладка | |
| 21 | 1***1 | Прокладка | |
| 22 | 1***0 | Карта левая | |
| 23 | 1***2 | Прокладка | |
| 24 | 0***2 | Винт В.М5-6gх12.58.019 ГОСТ 17475-80 | |
| 25 | 0***8 | Шайба 5.65Г.016 ГОСТ 6402-70 | |
| 26 | 0***5 | Гайка М5-6Н.12.30ХГСА.016 ГОСТ 5927-70 | |
| 27 | 1***8 | Штырь | |
| 28 | 0***2 | Шайба 8.65Г.016 ГОСТ 6402-70 | |
| 29 | 0***2 | Гайка М8-6Н.6.016 ГОСТ 5915-70 | |
| 30 | 1***2 | Прокладка | |
| 31 | 1***6 | Втулка | |
| 32 | 1***2 | Стопор | |
| 33 | 1***6 | Пружина | |
| 34 | 1***5 | Кольцо пружинное | |
| 35 | 1***0 | Скоба | |
| 36 | 0***4 | Ось2-8h12х35.40Х.Ц15.хр ГОСТ 9650-80 | |
| 37 | 0***2 | Шплинт 1,6х12.016 ГОСТ 397-79 | |
| 38 | 0***3 | Шайба С8.01.10кп.016 ГОСТ 11371-78 | |
| 39 | 1***8 | Канат 1,5-Г-Ж-Н-1770 ГОСТ 3063-80 L=(300±5)мм | |
| 40 | П***1 | Пломба ОСТ 110067-71 | |
| 41 | 1***4 | Накладка | |
| 42 | 1***3 | Брызговик | |
| 43 | 1***2 | Корпус | |
| 44 | 1***5 | Фиксатор | |
| 45 | 1***6 | Ключ | |
| 46 | 1***1 | Фиксатор | |
| 47 | 1***4 | Защелка | |
| 48 | 1***3 | Пружина | |
| 49 | 0***5 | Кольцо 10-Ц9-ОСТ 1 10241-71 | |
| 50 | 1***3 | Прокладка | |
| 51 | 1***2 | Подножка | |
| 52 | 0***9 | Заклепка 4х12.36.10 ГОСТ 10299-80 | |
| 53 | 0***3 | Болт М8-6gх30.88.35.013 ГОСТ 7796-70 | |
| 54 | 0***4 | Болт М8-6gх50.88.35.013 ГОСТ 7795-70 |
