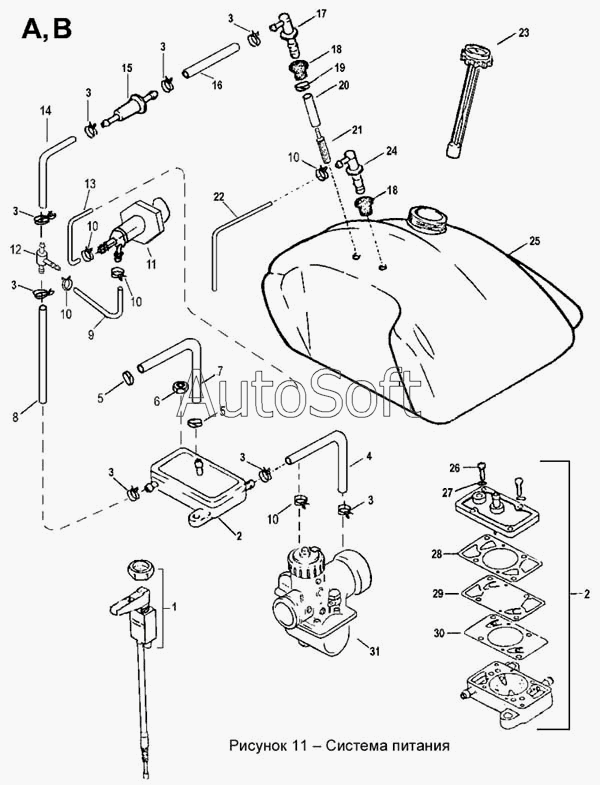

Каталог запасных частей к технике: Сатурн СТ-500Д "Тайга". Система питания
24
16
17
18
18
19
20
21
22
23
15
25
26
27
28
29
30
31
1
14
13
12
11
10
10
10
10
10
10
9
8
7
6
5
5
4
3
3
3
3
3
3
3
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***0 | Трос топливного корректора | |
| 2 | С***0 | Топливный насос | |
| 3 | С***1 | Хомут пружинный | |
| 3 | С***1 | Хомут пружинный | |
| 4 | С***3 | Трубка | |
| 5 | 1***6 | Кольцо обжимное | |
| 6 | Г***о | Гайка самоконтрящаяся М6-1/25742/11 Автонормаль 10125 | |
| 7 | С***6 | Трубка | |
| 8 | С***2 | Трубка | |
| 9 | С***7 | Трубка | |
| 10 | С***9 | Хомут пружинный | |
| 10 | С***9 | Хомут пружинный | |
| 11 | 1***0 | Насос подкачивающий | |
| 12 | С***6 | Тройник | |
| 13 | С***1 | Трубка | |
| 14 | С***8 | Трубка | |
| 15 | Ф***1 | Фильтр тонкой очистки топлива 17.193-1117040 (2108-1117010) ТУ 4562-002-002322058-96 | |
| 16 | С***1 | Трубка | |
| 17 | С***2 | Штуцер | |
| 18 | 1***7 | Втулка | |
| 19 | 1***4 | Кольцо обжимное | |
| 20 | С***5 | Трубка | |
| 21 | 1***0 | Фильтр | |
| 22 | С***2 | Трубка | |
| 23 | С***0 | Указатель уровня топлива | |
| 24 | С***3 | Штуцер | |
| 25 | С***2 | Бак топливный | |
| 26 | В***0 | Винт М4-6gх16.88.35.016 ГОСТ 1491-80 | |
| 27 | Ш***0 | Шайба 4.65Г.016 ГОСТ 6402-70 | |
| 28 | С***4 | Прокладка | |
| 29 | С***6 | Мембрана | |
| 30 | С***5 | Мембрана плоская | |
| 31 | С***0 | Карбюратор в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
