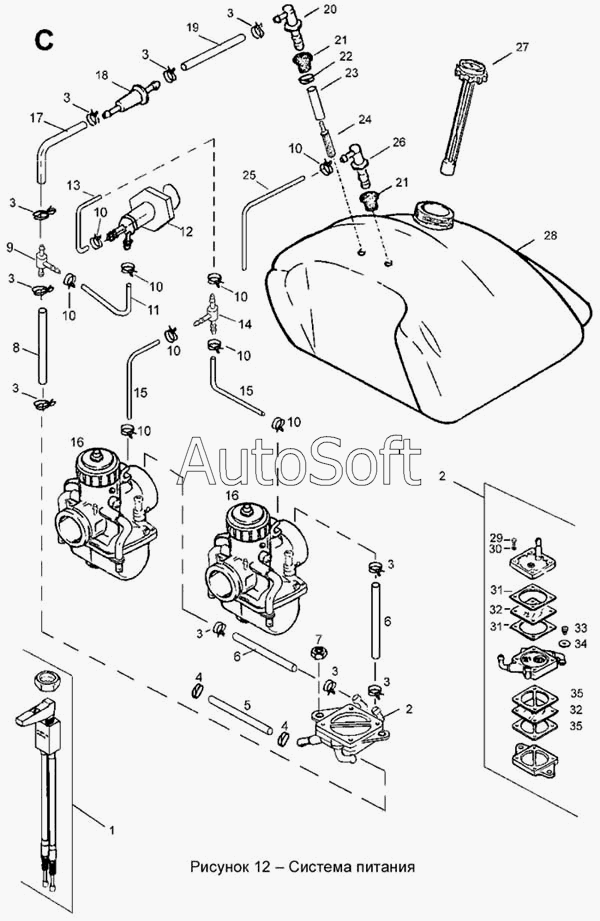

Каталог запасных частей к технике: Сатурн СТ-500Д "Тайга". Система питания
1
2
2
3
3
3
3
3
3
3
3
3
3
3
4
4
5
6
6
7
8
9
10
10
10
10
10
10
10
10
10
10
11
12
13
14
15
15
16
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
31
32
32
33
34
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***0 | Трос топливного корректора | |
| 2 | С***0 | Насос топливный | |
| 3 | С***1 | Хомут пружинный | |
| 3 | С***1 | Хомут пружинный | |
| 4 | 1***6 | Кольцо обжимное | |
| 5 | С***1 | Трубка | |
| 6 | С***3 | Трубка | |
| 7 | Г***о | Гайка самоконтрящаяся М6-25742/11 Автонормаль 10125 | |
| 8 | С***1 | Трубка | |
| 9 | С***6 | Тройник | |
| 10 | С***9 | Хомут пружинный | |
| 10 | С***9 | Хомут пружинный | |
| 11 | С***2 | Трубка | |
| 12 | 1***0 | Насос подкачивающий | |
| 13 | С***1 | Трубка | |
| 14 | С***6 | Тройник | |
| 15 | С***1 | Трубка | |
| 16 | К***0 | Карбюратор VМ34-560 | |
| 17 | С***2 | Трубка | |
| 18 | Ф***1 | Фильтр тонкой очистки топлива 17.193-1117040 (2108-1117010) ТУ 4562-002-002322058-96 | |
| 19 | С***1 | Трубка | |
| 20 | С***2 | Штуцер | |
| 21 | 1***7 | Втулка | |
| 22 | 1***4 | Кольцо обжимное | |
| 23 | С***5 | Трубка | |
| 24 | 1***0 | Фильтр | |
| 25 | С***2 | Трубка | |
| 26 | С***3 | Штуцер | |
| 27 | С***0 | Указатель уровня топлива | |
| 28 | С***2 | Бак топливный | |
| 29 | В***0 | Винт А.М5-6gх25.88.35.016 ГОСТ 1491-80 | |
| 30 | Ш***0 | Шайба 5.65Г.016 ГОСТ 6402-70 | |
| 31 | С***2 | Прокладка | |
| 32 | С***1 | Мембрана | |
| 33 | С***4 | Фиксатор | |
| 34 | С***6 | Клапан | |
| 35 | С***3 | Прокладка |
