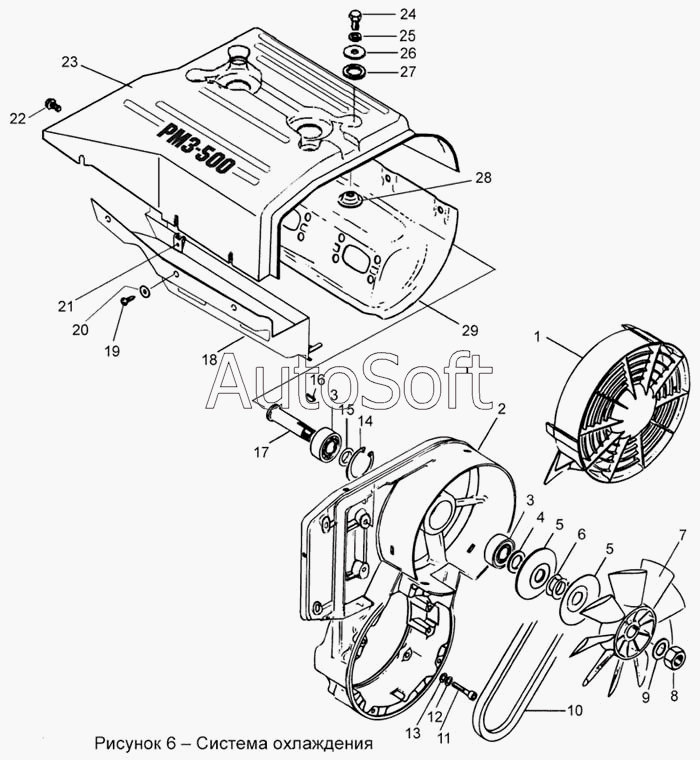

Каталог запасных частей к технике: Сатурн СТ-500Д "Тайга". Система охлаждения
15
29
28
27
26
25
24
23
22
21
20
19
18
17
16
14
13
12
11
10
9
8
7
6
5
5
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| С40500300 | С***0 | Кожух верхний | |
| 1 | С***4 | Воздухозаборник | |
| 2 | С***8 | Корпус вентилятора | |
| 3 | П***5 | Подшипник 76-180203 С17 ГОСТ 8882-75 | |
| 4 | С***8 | Кольцо распорное | |
| 5 | С***6 | Шкив | |
| 6 | С***9 | Кольцо регулировочное | |
| 7 | С***5 | Крыльчатка вентилятора | |
| 8 | Г***0 | Гайка М16х1,5-61-1.6.016 ГОСТ 5916-70 | |
| 9 | Ш***1 | Шайба волнистая 1/26017/71 Автонормаль 10189 | |
| 10 | С***9 | Ремень клиновой вентиляторный | |
| 11 | В***4 | Винт М6-6gх30.88.35Х.016 ГОСТ 11738-84 | |
| 12 | Ш***0 | Шайба 6.65Г.019 ГОСТ 6402-70 | |
| 13 | Ш***8 | Шайба 6.01.10.016 ГОСТ 11371-78 | |
| 14 | К***6 | Кольцо А40 ГОСТ 13943-86 | |
| 15 | С***7 | Шайба | |
| 16 | Ш***0 | Шпонка 3х5 ГОСТ 24071-80 | |
| 17 | С***4 | Валик | |
| 18 | С***0 | Кожух задний | |
| 19 | В***0 | Винт 2-5х16.10.019 ГОСТ 11650-80 | |
| 20 | Ш***8 | Шайба 5.01.10.016 ГОСТ 6958-78 | |
| 21 | С***4 | Скоба | |
| 22 | Б***0 | Болт М6-6gх12.88.35.019 ГОСТ 7798-70 | |
| 23 | С***1 | Кожух верхний | |
| 24 | Б***0 | Болт М8-6gх20.88.35.013 ГОСТ 7796-70 | |
| 25 | Ш***0 | Шайба 8.65Г.016 ГОСТ 6402-70 | |
| 26 | Ш***8 | Шайба 8.01.10.016 ГОСТ 6958-78 | |
| 27 | С***1 | Кольцо уплотнительное | |
| 28 | С***8 | Шайба тарельчатая | |
| 29 | С***2 | Кожух передний |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
