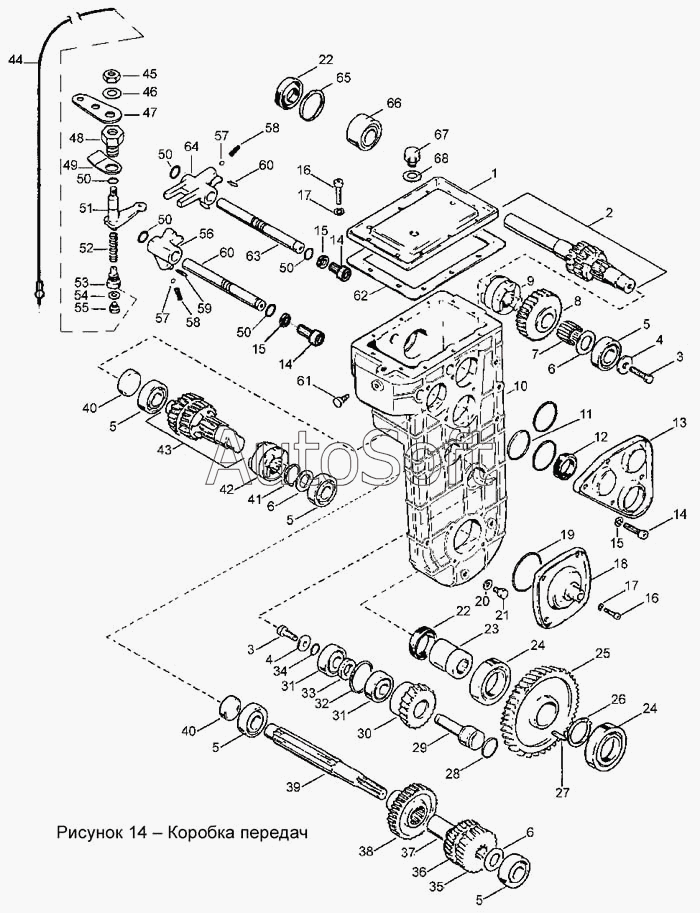

Каталог запасных частей к технике: Сатурн СТ-500Д "Тайга". Коробка передач
40
40
49
48
47
46
45
44
43
42
41
50
50
50
50
50
39
38
37
36
35
34
33
32
59
68
67
66
65
64
63
62
61
60
60
31
31
58
58
57
57
56
55
54
53
52
51
6
6
6
11
10
9
8
7
7
7
6
6
12
5
5
5
5
5
4
4
3
3
2
1
21
30
29
28
27
26
25
24
24
23
22
22
20
19
18
17
17
16
16
15
15
15
14
14
14
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| С40600008 | С***8 | Шестерня (правая) | |
| С40600300 | С***0 | Коробка передач | |
| С40600300 | С***0 | Коробка передач | |
| С40600300 | С***0 | Коробка передач | |
| 1 | С***0 | Крышка | |
| 2 | С***0 | Вал вариаторный | |
| 3 | Б***0 | Болт М8-6gх16.88.35.013 ГОСТ 7798-70 | |
| 4 | С***9 | Шайба | |
| 5 | П***5 | Подшипник 304 ГОСТ 8338-75 | |
| 6 | 3***1 | Кольцо регулировочное | |
| 6 | 3***2 | Кольцо регулировочное | |
| 6 | 3***3 | Кольцо регулировочное | |
| 7 | П***8 | Подшипник 1 - 941/25 ГОСТ 4060-78 | |
| 7 | П***8 | Подшипник 1 - 941/25 ГОСТ 4060-78 | |
| 7 | П***8 | Подшипник 1 - 941/25 ГОСТ 4060-78 | |
| 8 | С***1 | Шестерня | |
| 9 | С***9 | Муфта переключения | |
| 10 | С***6 | Корпус | |
| 11 | К***3 | Кольцо 055-059-25-2-3 ГОСТ 18829-73 | |
| 12 | М***0 | Манжета 1.1-20х40-4 ГОСТ 8752-79/ОСТ 3805146-78 | |
| 13 | С***3 | Крышка | |
| 14 | В***4 | Винт М8-6gх16.88.35.016 ГОСТ 11738-84 | |
| 15 | Ш***0 | Шайба 8.65Г.016 ГОСТ 6402-70 | |
| 16 | В***4 | Винт М6-6gх16.88.35Х.016 ГОСТ 11738-84 | |
| 17 | Ш***0 | Шайба 6.65Г.019 ГОСТ 6402-70 | |
| 18 | С***0 | Крышка | |
| 19 | К***3 | Кольцо 072-078-25-2-3 ГОСТ 18829-73 | |
| 20 | К***1 | Кольцо уплотнительное 33М51-12-6,2-1 | |
| 21 | Б***0 | Болт М6-6gх12.88.35.019 ГОСТ 7798-70 | |
| 22 | 1***1 | Манжета | |
| 23 | С***6 | Втулка | |
| 24 | П***5 | Подшипник 108 ГОСТ 8338-75 | |
| 25 | С***5 | Шестерня | |
| 26 | К***6 | Кольцо В40 ГОСТ 13942-86 | |
| 27 | Ш***8 | Шпонка 12х8х22 ГОСТ 23360-78 | |
| 28 | К***3 | Кольцо 027-031-25-2-3 ГОСТ 18829-73 | |
| 29 | С***1 | Ось | |
| 30 | С***7 | Шестерня (левая) | |
| 31 | П***5 | Подшипник 303 ГОСТ 8338-75 | |
| 32 | К***6 | Кольцо В47 ГОСТ 13943-86 | |
| 33 | С***2 | Кольцо регулировочное | |
| 34 | К***3 | Кольцо 016-020-25-2-3 ГОСТ 18829-73 | |
| 35 | С***3 | Шестерня | |
| 36 | С***4 | Шестерня | |
| 37 | С***1 | Втулка | |
| 38 | С***2 | Шестерня | |
| 39 | С***1 | Вал | |
| 40 | С***6 | Заглушка | |
| 41 | 1***1 | Кольцо упорное | |
| 42 | С***5 | Муфта включения заднего хода | |
| 43 | С***0 | Вал заднего хода | |
| 44 | С***0 | Трос переключения | |
| 45 | Г***7 | Гайка М14х1.5-6Н.05.40Х.016 ГОСТ 15522-70 | |
| 46 | Ш***0 | Шайба 14.65Г.019 ГОСТ 6402-70 | |
| 47 | С***2 | Рычаг | |
| 48 | С***5 | Втулка | |
| 49 | С***4 | Планка | |
| 50 | К***3 | Кольцо 012-016-25-2-3 ГОСТ 18829-73 | |
| 51 | С***0 | Рычаг | |
| 52 | С***7 | Пружина | |
| 53 | С***8 | Втулка | |
| 54 | К***2 | Кольцо уплотнительное 34М 51-12-8.2-2 | |
| 55 | Б***0 | Болт М8-6gх8.88.35.013 ГОСТ 7798-70 | |
| 56 | С***3 | Вилка включения заднего хода | |
| 57 | Ш***1 | Шарик Б9-100 ГОСТ 3722-81 | |
| 58 | С***5 | Пружина | |
| 59 | Ш***0 | Штифт4m6х18 ГОСТ 3128-70 | |
| 60 | С***1 | Ось вилки включения заднего хода | |
| 61 | С***6 | Болт | |
| 62 | С***6 | Прокладка | |
| 63 | С***2 | Ось вилки переключения скорости | |
| 64 | С***4 | Вилка переключения скорости | |
| 65 | К***6 | Кольцо В52 ГОСТ 13943-86 | |
| 66 | П***5 | Подшипник 3056205 ГОСТ 4252-75 | |
| 67 | 3***4 | Пробка суфлирующая | |
| 68 | К***3 | Кольцо 020-024-25-2-4 ГОСТ 18829-73 |
