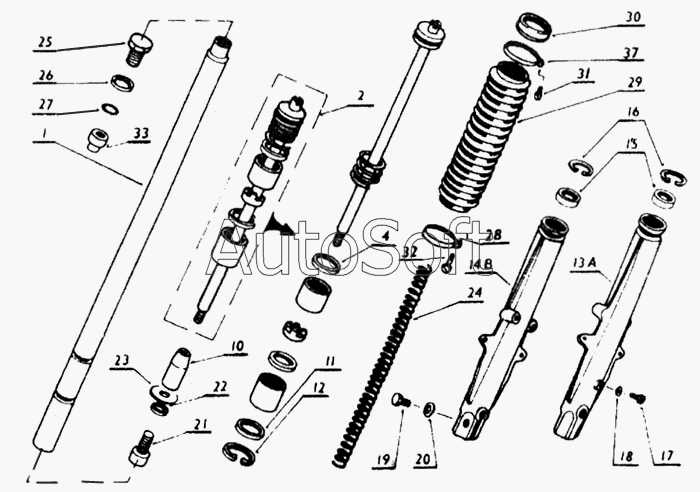

Каталог запасных частей к технике: Java-350 (1999). Передняя вилка
21
37
33
32
31
30
29
28
27
26
25
24
23
22
1
20
19
18
17
16
15
14
13
12
11
10
4
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Трубка несущая | |
| 2 | 4***0 | Тяга | |
| 4 | 3***5 | Кольцо (451947241420) | |
| 10 | 4***8 | Распорная трубка | |
| 11 | 4***7 | Подкладка | |
| 12 | 3***0 | Уплотнительное кольцо 28 | |
| 13 | 4***6 | Труба нижняя левая | |
| 14 | 4***6 | Труба нижняя правая | |
| 15 | 2***7 | Уплотнительное кольцо 36х47/6,5-10 | |
| 16 | 4***7 | Уплотнительное кольцо | |
| 17 | 4***8 | Болт М5х8 | |
| 18 | 3***0 | Уплотнительное кольцо 5х9 | |
| 19 | 3***6 | Болт М10х45 | |
| 20 | 3***5 | Подкладка 10,5 | |
| 21 | 3***6 | Болт М10х20 | |
| 22 | 2***4 | Уплотнение (451945041179) | |
| 23 | 4***0 | Подкладка | |
| 24 | 3***0 | Пружина | |
| 25 | 4***1 | Пробка | |
| 26 | 4***2 | Подкладка | |
| 27 | 2***4 | Кольцо 25х2 | |
| 28 | 4***0 | Обойма склепываемая 054 | |
| 29 | 4***5 | Резиновая манжета | |
| 30 | 3***2 | Втулка (451963841051) | |
| 31 | 3***6 | Болт М3х20 | |
| 32 | 3***1 | Болт М3х12 | |
| 33 | 4***2 | Вкладыш | |
| 37 | 4***0 | Обойма склёпываемая диаметр 47 |
