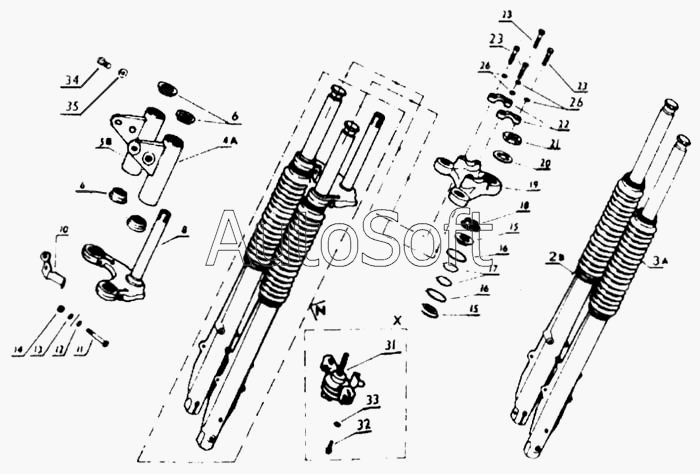

Каталог запасных частей к технике: Java-350 (1999). Передняя вилка
16
16
35
34
32
31
26
26
23
23
23
22
21
20
19
18
17
2
15
15
14
13
12
11
10
8
6
6
5
4
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 4***0 | Перо вилки правое | |
| 3 | 4***0 | Перо вилки левое | |
| 4 | 4***0 | Балка левая | |
| 5 | 4***0 | Балка правая | |
| 6 | 4***2 | Уплотнительное кольцо | |
| 8 | 4***5 | Траверса нижняя | |
| 10 | 4***8 | Кронштейн звукового сигнала | |
| 11 | 3***6 | Болт М10х70 | |
| 12 | 3***5 | Подкладка 10,5 | |
| 13 | 3***2 | Шайба 10,2 | |
| 14 | 3***0 | Гайка М10 | |
| 15 | 4***3 | Чашка | |
| 16 | 3***6 | Уплотнительное кольцо | |
| 17 | 3***2 | Шарик 6,35 | |
| 18 | 4***3 | Гайка нижная | |
| 19 | 4***1 | Траверса верхная | |
| 20 | 4***4 | Контровочная шайба | |
| 21 | 4***4 | Гайка верхная | |
| 22 | 4***2 | Скоба | |
| 23 | 3***4 | Болт М8х40 | |
| 26 | 3***4 | Подкладка 8,4 | |
| 31 | 4***0 | Амортизатор управления | |
| 32 | 3***2 | Болт М6х14 | |
| 34 | 3***0 | Болт ВМ5х10 | |
| 35 | 3***3 | Крестообразно изогнутая шайба 5,3 |
