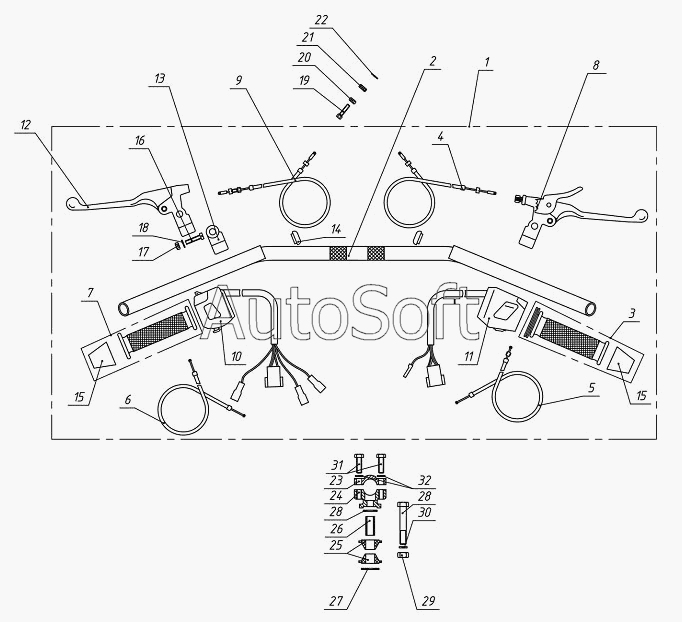

Каталог запасных частей к технике: ЗиД-50-02 (2008). Руль
25
17
18
19
20
21
22
23
24
16
26
27
28
28
29
30
31
32
1
15
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***1 | Руль | |
| 1 | 9***1 | Руль | |
| 2 | 2***1 | Труба руля | |
| 3 | 2***1 | Ручка правая | |
| 4 | 1***1 | Трос переднего тормоза | |
| 5 | 2***1 | Трос дросселя | |
| 6 | 2***1 | Трос обогатителя | |
| 7 | 2***1 | Ручка левая | |
| 8 | 2***1 | Рычаг переднего тормоза | |
| 9 | 9***1 | Трос выжима сцепления | |
| 10 | 2***1 | Переключатель левый | |
| 11 | 2***1 | Переключатель | |
| 12 | 2***1 | Рычаг сцепления | |
| 13 | 2***1 | Кронштейн | |
| 14 | 1***1 | Заглушка | |
| 15 | 2***1 | Наконечник руля правый | |
| 16 | 0***1 | Болт М10х1-6gх41 | |
| 17 | 2***1 | Гайка | |
| 18 | 0***1 | Шайба 10.01.019 ГОСТ 10450-78 | |
| 19 | 0***1 | Винт регулировочный | |
| 20 | 0***1 | Гайка М7-6Н | |
| 21 | 0***1 | Контргайка | |
| 22 | 0***1 | Шайба 8.01.019 ГОСТ 11371-78 | |
| 23 | 1***1 | Крышка кронштейна руля | |
| 24 | 1***1 | Кронштейн крепления руля | |
| 25 | 1***1 | Втулка | |
| 26 | 1***1 | Втулка | |
| 27 | 0***1 | Шайба 10 | |
| 28 | 0***1 | Болт М10-6gх60 | |
| 29 | 0***1 | Гайка М10-6Н.6.019 ГОСТ 5927-70 | |
| 30 | 0***1 | Шайба 10.65Г.019 | |
| 31 | 0***1 | Болт М8х1-6gх25.88.019 | |
| 32 | 0***1 | Шайба 8.65Г.019 ГОСТ 6402-70 |
