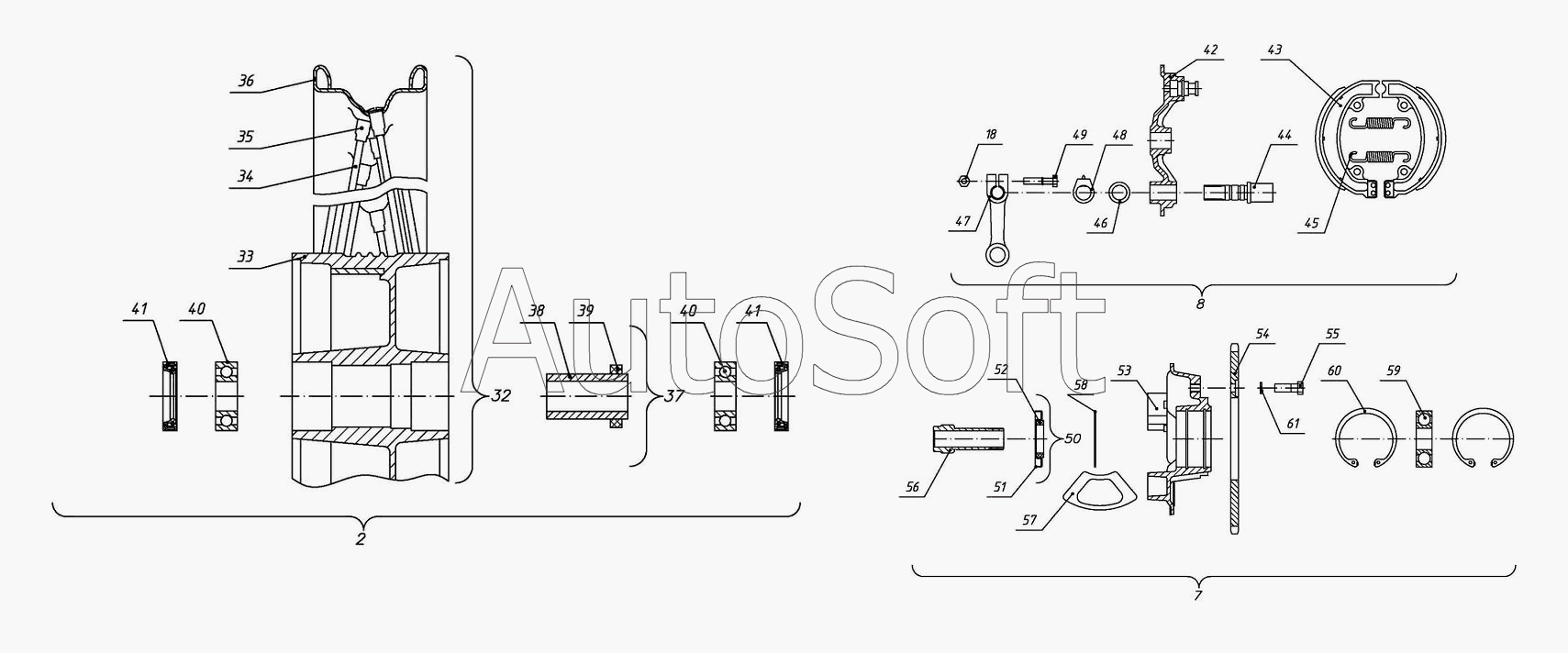

Каталог запасных частей к технике: ЗиД-50-01 "Актив" (2008). Колесо заднее
47
32
33
34
35
36
37
38
39
40
40
41
41
42
43
44
45
46
48
49
50
51
52
53
54
55
56
57
58
59
60
61
2
7
8
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Колесо заднее | |
| 2 | 1***1 | Колесо без шины | |
| 3 | 1***1 | Колпачок-ключик | |
| 4 | 1***1 | Шина | |
| 5 | 1***1 | Камера 3,25-16 | |
| 6 | 1***1 | "Лента ободная 16""х20 мм " | |
| 7 | 1***1 | Звездочка с подшипником | |
| 8 | 1***1 | Основание тормозных колодок с колодками | |
| 9 | 1***1 | Крышка основания звездочки | |
| 10 | 1***1 | Втулка | |
| 11 | 2***1 | Ось заднего колеса | |
| 12 | 0***1 | Гайка М14х1,5-6Н.8.019 ГОСТ 15521-70 | |
| 13 | 0***1 | Гайка М20х1-6Н | |
| 14 | 0***1 | Шайба 15 | |
| 15 | 1***1 | Тяга тормозная | |
| 16 | 0***1 | Втулка тормозного рычага | |
| 17 | 0***1 | Гайка М6-6Н | |
| 18 | 0***1 | Гайка М6-6Н.6.019 ГОСТ 5927-70 | |
| 19 | 0***1 | Шайба 6.01.019 ГОСТ 11371-78 | |
| 20 | 0***1 | Шплинт 2х12 ГОСТ 397-79 | |
| 21 | 1***1 | Тяга реактивная | |
| 22 | 0***1 | Болт М8х1-6gх23 | |
| 23 | 0***1 | Гайка М8х1-6Н | |
| 24 | 0***1 | Болт М8х1-6gх35.56.019 ГОСТ 7796-70 | |
| 25 | 0***1 | Шайба 8.01.019 ГОСТ 11371-78 | |
| 26 | 2***1 | Кожух цепи | |
| 27 | 0***1 | Болт М6-6gх14.56.019 ГОСТ 7798-70 | |
| 28 | 0***1 | Шайба 6.65Г. 019 ГОСТ 6402-70 | |
| 29 | 1***1 | Натяжка цепи левая | |
| 30 | 1***1 | Натяжка цепи правая | |
| 31 | 2***1 | Цепь ПР-12,7-18,2 | |
| 32 | 1***1 | Обод колеса | |
| 33 | 1***1 | Ступица | |
| 34 | 1***1 | Спица Б-М4 | |
| 35 | 1***1 | Ниппель М4 | |
| 36 | 1***1 | Обод 40Ех406 | |
| 37 | 1***1 | Втулка распорная | |
| 38 | 1***1 | Втулка распорная | |
| 39 | 1***1 | Кольцо втулки | |
| 40 | 1***1 | Подшипник 60202 ГОСТ 7242-81 | |
| 41 | 1***1 | Манжета 1.1-23х35-2 ГОСТ 8752-79, ОСТ 38.05146-78 | |
| 42 | 1***1 | Основание тормозных колодок | |
| 43 | 1***1 | Колодки тормозные с накладками | |
| 44 | 1***1 | Кулачок тормозных колодок | |
| 45 | 0***1 | Пружина | |
| 46 | 1***1 | Кольцо уплотнительное | |
| 47 | 1***1 | Рычаг тормозной заднего колеса | |
| 48 | 1***1 | Указатель износа накладок | |
| 49 | 0***1 | Болт М6-6gх28.56.019 | |
| 50 | 1***1 | Сальник | |
| 51 | 1***1 | Каркас сальника | |
| 52 | 1***1 | Сальник | |
| 53 | 1***1 | Основание звездочки | |
| 54 | 1***1 | Звездочка | |
| 55 | 1***1 | Болт М8-6gх22.8.8 | |
| 56 | 1***1 | Втулка кожуха цепи | |
| 57 | 1***1 | Сектор соединительный | |
| 58 | 1***1 | Шайба 52 | |
| 59 | 1***1 | Подшипник 60304 ГОСТ 7248-81 | |
| 60 | 0***1 | Кольцо 52х1,6 | |
| 61 | 0***1 | Шайба 8.65Г.019 ГОСТ 6402-70 |
