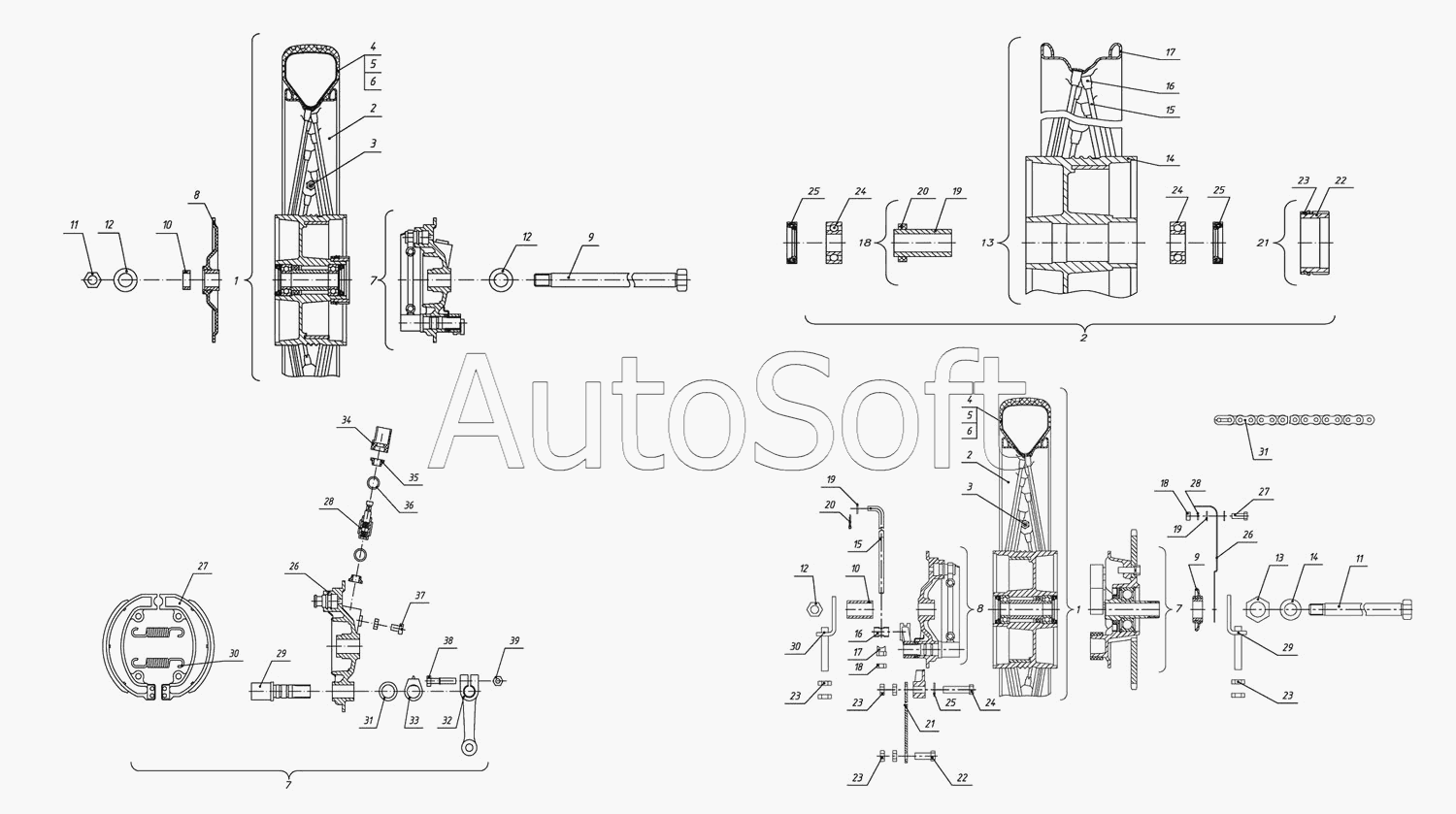

Каталог запасных частей к технике: ЗиД-50-01 "Актив" (2008). Колесо переднее
30
30
21
21
22
22
23
23
23
23
23
24
24
24
25
25
25
26
26
26
27
27
28
28
29
29
20
20
31
31
32
33
34
35
36
37
38
39
10
10
2
2
2
3
3
4
4
5
5
6
6
7
7
7
7
8
8
9
9
9
1
1
11
11
12
12
12
13
13
14
14
15
15
16
16
17
17
18
18
18
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Колесо | |
| 2 | 1***1 | Колесо без шины | |
| 3 | 1***1 | Колпачок-ключик | |
| 4 | 1***1 | Шина | |
| 5 | 1***1 | Камера 2,50/85-16 | |
| 6 | 1***1 | Лента ободная 16х20 мм | |
| 7 | 1***1 | Основание тормозных колодок с колодками | |
| 7 | 2***1 | Основание тормозных колодок с колодками | |
| 8 | 1***1 | Крышка ступицы | |
| 9 | 2***1 | Ось переднего колеса | |
| 9 | 2***1 | Ось заднего колеса | |
| 10 | 2***1 | Втулка крышки ступицы | |
| 11 | 0***1 | Гайка М14х1,5-6Н.8.019 ГОСТ 15521-70 | |
| 12 | 0***1 | Шайба 15 | |
| 13 | 1***1 | Обод колеса | |
| 14 | 1***1 | Ступица | |
| 15 | 1***1 | Спица Б-М4 | |
| 16 | 1***1 | Ниппель М4 | |
| 17 | 1***1 | Обод 40Ех406 | |
| 18 | 1***1 | Втулка распорная | |
| 19 | 1***1 | Втулка распорная | |
| 20 | 1***1 | Кольцо втулки | |
| 21 | 1***1 | Шестерня ведущая с манжетой | |
| 22 | 1***1 | Шестерня ведущая привода | |
| 23 | 1***1 | Манжета ведущей шестерни | |
| 24 | 1***1 | Подшипник 60202 ГОСТ 7242-81 | |
| 25 | 1***1 | Манжета 1.1-23х35-2 ГОСТ 8752-79, ОСТ 38.05146-78 | |
| 26 | 1***1 | Основание тормозных колодок | |
| 26 | 1***1 | Основание тормозных колодок | |
| 27 | 1***1 | Колодки тормозные с накладками | |
| 28 | 1***1 | Шестерня ведомая привода спидометра с валиком | |
| 29 | 1***1 | Кулачок тормозных колодок | |
| 30 | 0***1 | Пружина | |
| 31 | 1***1 | Кольцо уплотнительное | |
| 32 | 1***1 | Рычаг тормозной переднего колеса | |
| 33 | 1***1 | Указатель износа накладок | |
| 34 | 1***1 | Направляющая гибкого вала | |
| 35 | 1***1 | Подшипник шестерни привода спидометра | |
| 36 | 0***1 | Шайба 10 | |
| 37 | 0***1 | Болт М6-6gх14.56.019 ГОСТ 7798-70 | |
| 38 | 0***1 | Болт М6-6gх28.56.019 | |
| 39 | 0***1 | Гайка М6-6Н.6.019 ГОСТ 5927-70 |
