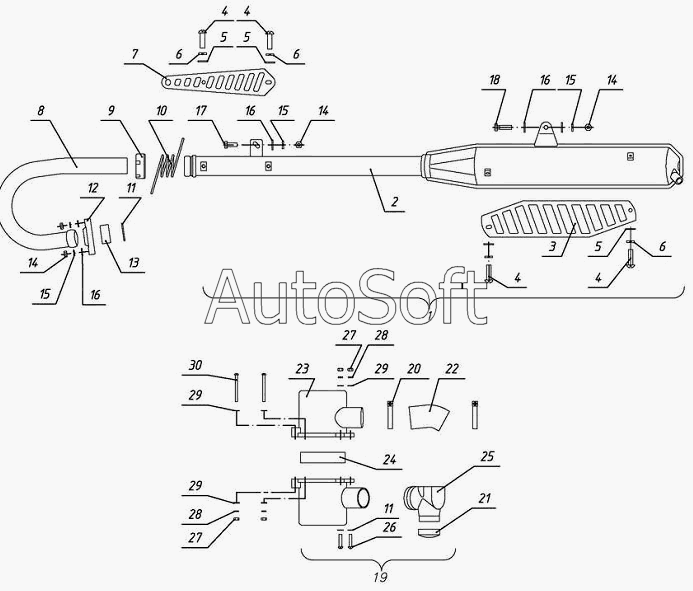

Каталог запасных частей к технике: ЗиД-50-01 "Актив" (2008). Глушитель, воздухофильтр
16
16
16
30
29
29
29
28
28
27
27
26
25
24
23
22
21
20
19
18
17
1
15
15
15
14
14
14
13
12
11
11
10
9
8
7
6
6
6
5
5
5
4
4
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Глушитель | |
| 2 | 1***1 | Глушитель | |
| 3 | 1***1 | Закрытие глушителя | |
| 4 | 0***1 | Винт ВМ4-6g 56.019 ГОСТ 17473-80 | |
| 5 | 0***1 | Шайба 4.01.019 ГОСТ 11371-78 | |
| 6 | 0***1 | Шайба 4.65Г.019 ГОСТ 6402-70 | |
| 7 | 1***1 | Закрытие глушителя | |
| 8 | 2***1 | Труба выпускная | |
| 9 | 1***1 | Гайка | |
| 10 | 1***1 | Шнур уплотняющий гайки выпускной трубы | |
| 11 | 2***1 | Шайба уплотнительная | |
| 12 | 2***1 | Прижим выпускной трубы | |
| 13 | 2***1 | Втулка | |
| 14 | 0***1 | Гайка М6-6Н.6.019 ГОСТ 5927-70 | |
| 15 | 0***1 | Шайба 6.65Г. 019 ГОСТ 6402-70 | |
| 16 | 0***1 | Шайба 6.01.019 ГОСТ 11371-78 | |
| 17 | 0***1 | Болт М6-6gх17 | |
| 18 | 0***1 | Болт М6-6gх25.56.019 ГОСТ 7798-70 | |
| 19 | 2***1 | Воздухофильтр | |
| 20 | 1***1 | Хомут 00.10.00-03 | |
| 21 | 1***1 | Крышка | |
| 22 | 2***1 | Муфта | |
| 23 | 2***1 | Корпус воздухофильтра | |
| 24 | 2***1 | Фильтрующий элемент | |
| 25 | 2***1 | Муфта соединительная | |
| 26 | 0***1 | Винт В.М5-6gх22.56.019 ГОСТ 17473-80 | |
| 27 | 0***1 | Гайка М5-6Н.6.019 ГОСТ 5927-70 | |
| 28 | 0***1 | Шайба 5.65Г.019 ГОСТ 6402-70 | |
| 29 | 0***1 | Шайба 5.01.019 ГОСТ 11371-78 | |
| 30 | 0***1 | Винт М5-6gх48.56.019 |
