Каталог запасных частей к технике: ЗиД-50-01 "Актив" (2008). Детали облицовки
31
31
31
31
21
22
22
22
23
23
23
23
23
24
24
25
26
27
28
29
30
20
32
33
34
35
36
37
38
38
39
40
9
9
9
9
9
9
9
9
9
9
9
9
9
9
1
1
2
2
3
4
5
5
5
5
6
6
6
6
6
7
8
8
8
8
8
8
8
8
8
8
8
8
8
1
10
10
10
10
10
10
10
10
10
10
10
10
10
11
12
13
14
14
14
14
15
15
15
15
15
15
15
15
15
16
16
16
16
16
16
16
16
16
16
17
18
19
19

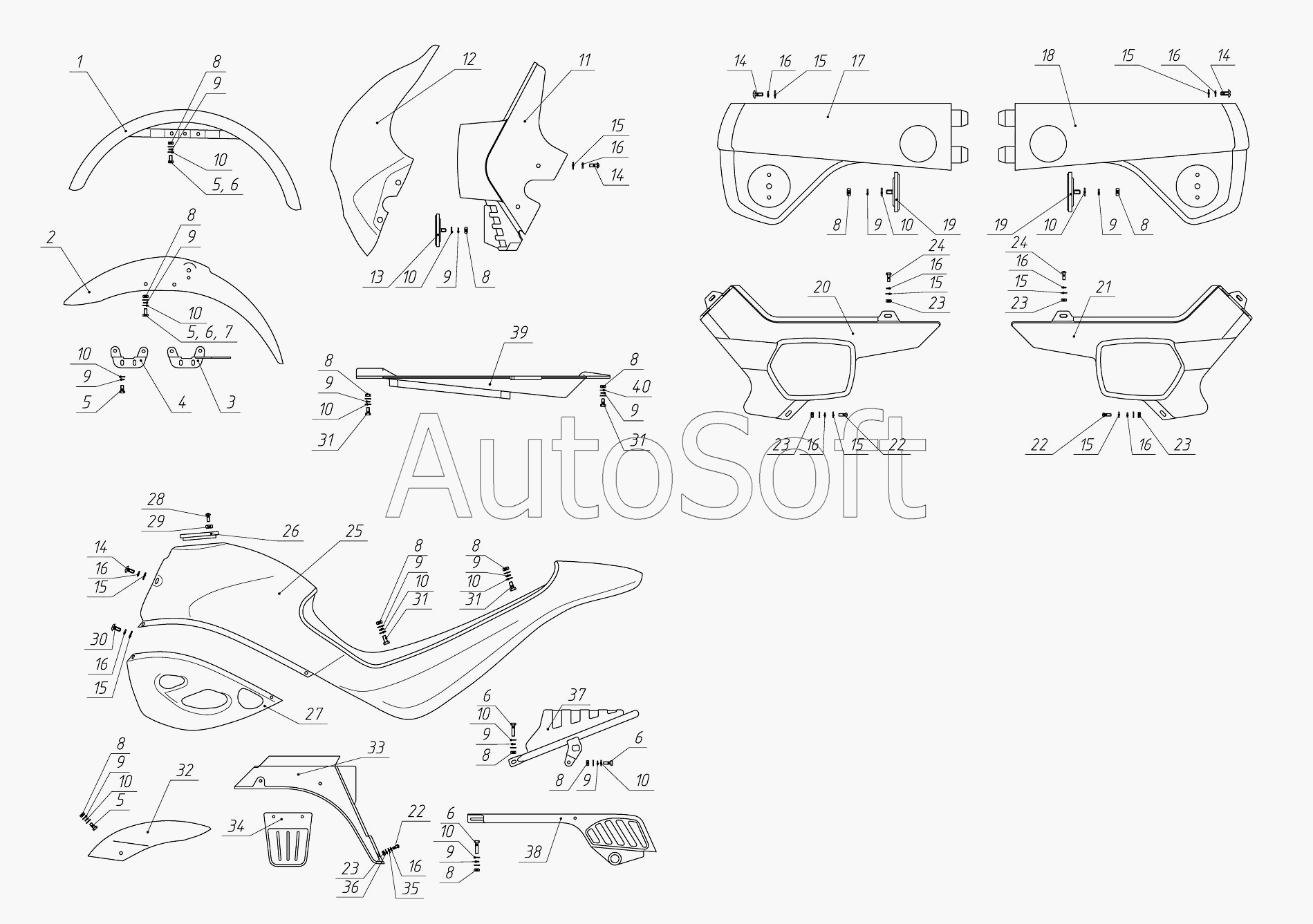

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Щиток передний | |
| 1 | 2***1 | Щиток грязевой передний | |
| 1 | 2***1 | Щиток грязевой передний | |
| 2 | 1***1 | Щиток переднего колеса | |
| 2 | 2***1 | Щиток переднего колеса | |
| 3 | 2***1 | Растяжка переднего щитка левая | |
| 4 | 2***1 | Растяжка переднего щитка правая | |
| 5 | 0***1 | Болт М6-6gх14.56.019 ГОСТ 7798-70 | |
| 6 | 0***1 | Болт М6-6gх25.56.019 ГОСТ 7798-70 | |
| 7 | 0***1 | Винт М6-6gх16.56.019 ГОСТ 1491-80 | |
| 8 | 0***1 | Гайка М6-6Н.6.019 ГОСТ 5927-70 | |
| 9 | 0***1 | Шайба 6.65Г. 019 ГОСТ 6402-70 | |
| 10 | 0***1 | Шайба 6.01.019 ГОСТ 11371-78 | |
| 11 | 1***1 | Обтекатель | |
| 12 | 1***1 | Обтекатель | |
| 13 | 4***1 | Световозвращатель унифицированный 15.3731 «У» ТУ 37.003.079-80 | |
| 14 | 0***1 | Винт В.М5-6gх12.56.019 ГОСТ 17473-80 | |
| 15 | 0***1 | Шайба 5 | |
| 16 | 0***1 | Шайба 5.65Г.019 | |
| 17 | 1***1 | Закрытие бака левое | |
| 18 | 1***1 | Закрытие бака правое | |
| 19 | 4***1 | Световозвращатель унифицированный 15.3731 «У» ТУ 37.003.079-80 | |
| 20 | 1***1 | Закрытие боковое левое | |
| 21 | 1***1 | Закрытие боковое правое | |
| 22 | 0***1 | Винт В.М5-6gх16.56.019 ГОСТ 17473-80 | |
| 23 | 0***1 | Гайка М5-6Н.6.019 ГОСТ 5927-70 | |
| 24 | 1***1 | Пружина | |
| 25 | 1***1 | Закрытие бака | |
| 26 | 1***1 | Обод крышки бака | |
| 27 | 1***1 | Закрытие переднее | |
| 28 | 0***1 | Винт В.М4-6gх10.56 ГОСТ 17475-80 | |
| 29 | 0***1 | Гайка М4-6Н | |
| 30 | 1***1 | Винт декоративный | |
| 31 | 0***1 | Болт М6-6gх17 | |
| 32 | 2***1 | Щиток задний | |
| 33 | 1***1 | Щиток грязевой задний | |
| 34 | 1***1 | Брызговик | |
| 35 | 0***1 | Шайба 5.01.019 ГОСТ 11371-78 | |
| 36 | 0***1 | Шайба | |
| 37 | 1***1 | Багажник | |
| 38 | 1***1 | Кожух цепи | |
| 38 | 2***1 | Кожух цепи | |
| 39 | 1***1 | Закрытие верхнее | |
| 40 | 0***1 | Шайба 6.01.01У ГОСТ 6958-78 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
