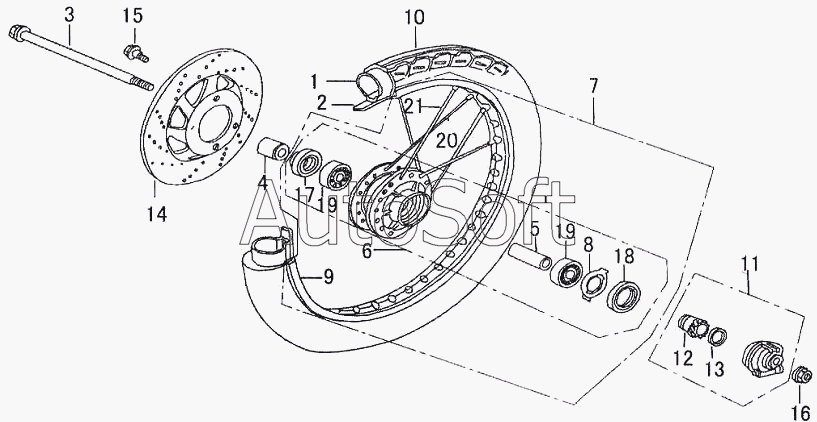

Каталог запасных частей к технике: ЗиД LF-200GY-5 (2007). Переднее колесо в сборе (241004192701)
11
21
20
19
19
18
17
16
15
14
13
12
1
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***2 | Камера | |
| 2 | 5***A | Ободная лента переднего колеса | |
| 3 | 5***A | Ось переднего колеса | |
| 4 | 5***A | Втулка переднего колеса, правая | |
| 5 | 5***A | Распорная втулка переднего колеса | |
| 6 | 5***А | Ступица переднего колеса в комплекте | |
| 7 | 5***А | Обод переднего колеса в комплекте | |
| 8 | 5***A | Фиксатор спидометра | |
| 9 | 5***A | Обод переднего колеса | |
| 10 | G***3 | Покрышка 2.75-21 | |
| 11 | 5***А | Редуктор спидометра | |
| 12 | 5***A | Ведущая шестерня спидометра | |
| 13 | 9***A | Шайба | |
| 14 | 5***A | Тормозной диск | |
| 15 | G***1 | Болт М6х25 | |
| 16 | G***2 | Гайка M12х1.25 | |
| 17 | G***1 | Сальник 23х37х7 | |
| 18 | 5***А | Пыльник | |
| 19 | G***6 | Подшипник 6301 | |
| 20 | 5***А | Спица внутренняя | |
| 21 | 5***А | Спица наружная |
