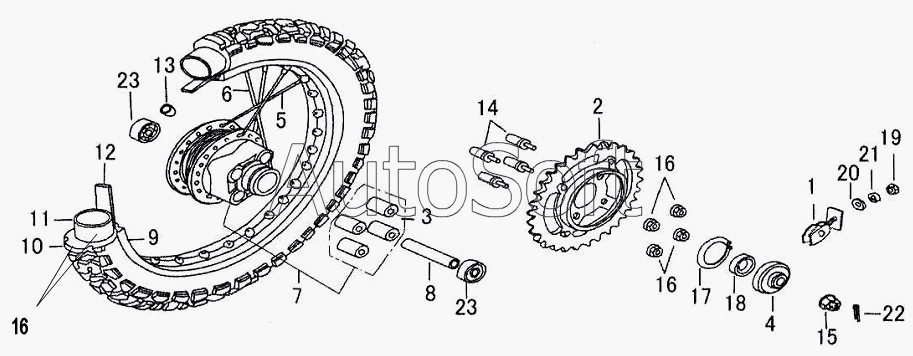

Каталог запасных частей к технике: ЗиД LF-200GY-5 (2007). Заднее колесо (241004193101)
24
23
23
22
21
20
19
18
17
16
16
15
14
13
1
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Колесо заднее | К***е | Колесо заднее без шины и камеры | |
| 1 | 6***A | Кронштейн натяжения цепи | |
| 2 | 6***А | Звездочка | |
| 3 | 6***А | Амортизирующая втулка | |
| 4 | 6***А | Грязезащитная крышка | |
| 5 | 6***А | Спица внутренняя | |
| 6 | 6***А | Спица наружная | |
| 7 | 6***A | Ступица заднего колеса в комплекте | |
| 8 | 6***A | Втулка распорная заднего колеса | |
| 9 | 6***A | Обод заднего колеса | |
| 10 | G***3 | Покрышка 2.75-21 | |
| 11 | G***2 | Камера | |
| 12 | 6***Y | Ободная лента заднего колеса | |
| 13 | G***6 | Колпачок | |
| 14 | 9***А | Палец | |
| 15 | G***1 | Гайка М6 | |
| 16 | G***1 | Гайка М6 | |
| 17 | G***1 | Пружинящее стопорное кольцо 58 | |
| 18 | G***1 | Сальник 23х37х7 | |
| 19 | G***5 | Гайка М6 | |
| 20 | G***5 | Шайба 5 | |
| 21 | G***3 | Шайба 6 | |
| 22 | G***1 | Шплинт 3.2х20 | |
| 23 | G***6 | Подшипник 6301 | |
| 24 | Ш***а | Шина с камерой заднего колеса |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
