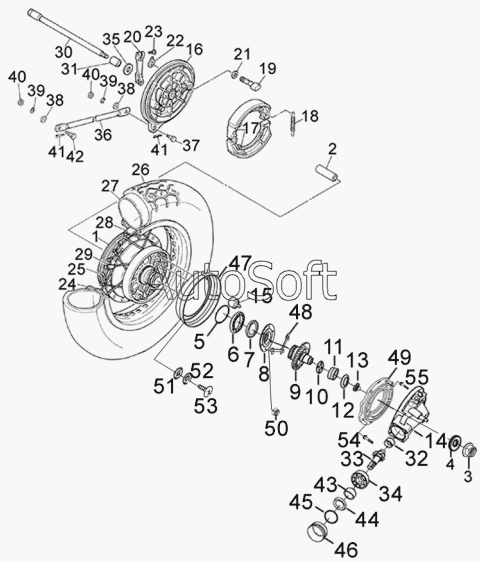

Каталог запасных частей к технике: ЗиД LF-400 (2008). Колесо заднее в сборе
43
30
31
32
33
34
35
36
37
38
38
39
39
40
40
41
41
42
29
44
45
46
47
48
49
50
51
52
53
54
55
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Ступица заднего колеса | |
| 2 | 6***1 | Втулка распорная ступицы заднего колеса | |
| 3 | G***7 | Гайка М6 | |
| 4 | 9***5 | Шайба | |
| 5 | G***1 | Кольцо | |
| 6 | G***6 | Подшипник 6301 | |
| 7 | G***1 | Сальник 23х37х7 | |
| 8 | 6***1 | Диск ведущий | |
| 9 | 6***0 | Шестерня ведомая | |
| 10 | 6***6 | Шайба упорная | |
| 11 | G***0 | Подшипник 4737 | |
| 12 | G***1 | Сальник 23х37х7 | |
| 13 | 6***8 | Втулка правая | |
| 14 | 6***1 | Корпус редуктора | |
| 15 | 6***0 | Демпфер заднего колеса | |
| 16 | 6***1 | Основание тормозных колодок | |
| 17 | 6***1 | Колодка тормозная задняя | |
| 18 | 6***0 | Пружина возвратная колодок | |
| 19 | 6***2 | Кулачок заднего тормоза | |
| 20 | 6***3 | Рычаг заднего тормоза | |
| 21 | 9***6 | Шайба | |
| 22 | 6***5 | Индикатор износа колодок | |
| 23 | G***1 | Болт М6х25 | |
| 24 | 6***1 | Обод заднего колеса | |
| 25 | 6***0 | Комплект спиц внешний | |
| 26 | G***3 | Покрышка 2.75-21 | |
| 27 | G***2 | Камера передняя 3.00-19 | |
| 28 | 6***1 | Звездочка заднего колеса | |
| 29 | 6***0 | Комплект спиц внутренних | |
| 30 | 6***1 | Ось задняя | |
| 31 | 6***2 | Втулка правая заднего колеса | |
| 32 | G***0 | Подшипник 4737 | |
| 33 | 6***1 | Шестерня ведущая | |
| 34 | G***6 | Подшипник 6305 | |
| 35 | 9***5 | Шайба | |
| 36 | 6***1 | Тяга реактивная заднего тормоза | |
| 37 | 9***2 | Болт кронштейна | |
| 38 | G***1 | Шайба 6 | |
| 39 | G***3 | Шайба 6 | |
| 40 | G***7 | Гайка М6 | |
| 41 | G***1 | Шплинт 3.2х20 | |
| 42 | 9***4 | Болт | |
| 43 | 6***8 | Втулка ведущей шестерни | |
| 44 | G***7 | Сальник 38537 | |
| 45 | G***2 | Кольцо 61х3,5 | |
| 46 | 6***6 | Стопорное кольцо | |
| 47 | 6***3 | Пылезащитное кольцо ступицы заднего колеса | |
| 48 | 6***5 | Фиксатор | |
| 49 | 6***4 | Крышка корпуса редуктора | |
| 50 | G***0 | Гайка М10 | |
| 51 | G***1 | Шайба 5 | |
| 52 | G***3 | Шайба 6 | |
| 53 | G***8 | Винт M5х12 | |
| 54 | G***1 | Болт М6х25 | |
| 55 | G***1 | Болт M5х12 | |
| 56 | К***е | Колесо заднее в сборе |
