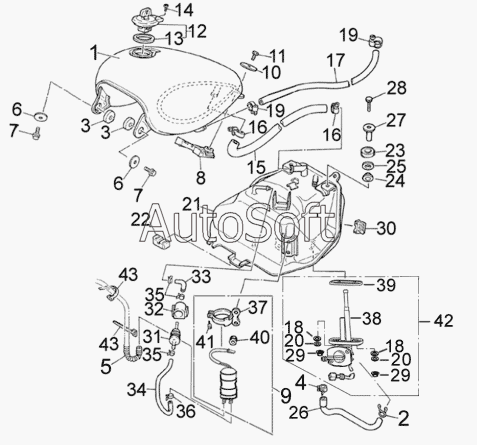

Каталог запасных частей к технике: ЗиД LF-400 (2008). Бак топливный в сборе
33
23
24
25
26
27
28
29
29
30
31
32
22
34
35
35
36
37
38
39
40
41
42
43
43
12
2
3
3
4
5
6
6
7
7
8
9
10
11
1
13
14
15
16
16
17
18
18
19
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Бак топливный в сборе | |
| 2 | Q***1 | Стопорное кольцо QC/T621 | |
| 3 | 1***1 | Подушка бака передняя | |
| 4 | Q***1 | Стопорное кольцо QC/T621 | |
| 5 | 3***5 | Выпускная труба | |
| 6 | G***1 | Шайба 8 | |
| 7 | G***3 | Болт M6х20 | |
| 8 | 1***5 | Упругая прокладка топливного бака | |
| 9 | 3***0 | Насос | |
| 10 | G***1 | Шайба 8 | |
| 11 | G***3 | Болт M6х20 | |
| 12 | 4***0 | Замок топливного бака | |
| 13 | 1***6 | Прокладка | |
| 14 | G***8 | Винт M5х12 | |
| 15 | 1***4 | Шланг | |
| 16 | Q***1 | Стопорное кольцо QC/T621 | |
| 17 | 1***1 | Шланг | |
| 18 | 9***1 | Шайба | |
| 19 | Q***9 | Стопорное кольцо Q676B20 | |
| 20 | 1***3 | Кольцо | |
| 21 | 1***0 | Бензобак второй | |
| 22 | 1***5 | Передняя подушка второго бензобака | |
| 23 | 1***8 | Шайба верхняя | |
| 24 | 1***2 | Шайба нижняя | |
| 25 | 1***6 | Резиновая втулка | |
| 26 | 1***9 | Шланг | |
| 27 | 9***1 | Втулка | |
| 28 | G***1 | Болт М6х25 | |
| 29 | G***1 | Гайка М6 | |
| 30 | 1***6 | Задняя подушка второго бензобака | |
| 31 | 1***0 | Фильтр топливный | |
| 32 | 1***6 | Кронштейн фильтра | |
| 33 | 1***6 | Шланг | |
| 34 | 1***1 | Шланг | |
| 35 | Q***1 | Стопорное кольцо QC/T621 | |
| 36 | Q***1 | Стопорное кольцо QC/T621 | |
| 37 | 3***1 | Кронштейн насоса | |
| 38 | 1***1 | Корпус бензокраника | |
| 39 | 1***5 | Прокладка бензокраника | |
| 40 | 3***2 | Втулка резиновая насоса | |
| 41 | G***8 | Винт M5х12 | |
| 42 | 1***0 | Бензокраник в сборе | |
| 43 | 1***9 | Шланг |
