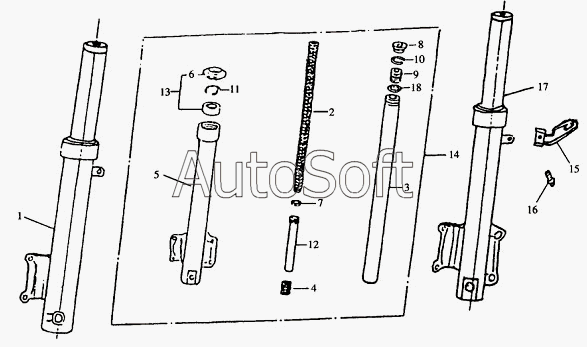

Каталог запасных частей к технике: ЗиД Скутер LF-50QT-8A (2008). Передняя вилка
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***1 | Амортизатор правый передний в сборе | |
| 2 | 7***2 | Пружина амортизатора | |
| 3 | 7***3 | Труба подвижная амортизатора | |
| 4 | 7***4 | Пружина хода отдачи | |
| 5 | 7***5 | Труба неподвижная амортизатора | |
| 6 | 7***6 | Уплотнение | |
| 7 | 7***7 | Поршневое кольцо | |
| 8 | 7***8 | Пробка трубы вилки | |
| 9 | 7***9 | Пружина | |
| 10 | 7***0 | Стопорное кольцо | |
| 11 | 7***1 | Стопорное кольцо | |
| 12 | 7***2 | Гнездо трубы | |
| 13 | 7***3 | Комплект уплотнений амортизатора | |
| 14 | 7***4 | Комплект переднего амортизатора | |
| 15 | 7***5 | Кронштейн | |
| 16 | G***6 | Болт М10х1,25х50 | |
| 17 | 7***6 | Амортизатор левый передний в сборе | |
| 18 | 7***7 | Кольцо |
