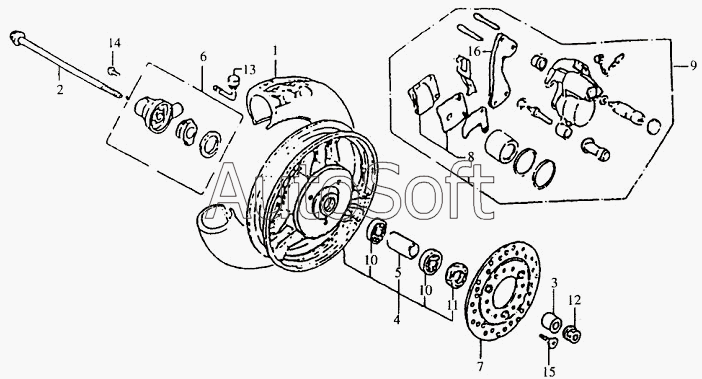

Каталог запасных частей к технике: ЗиД Скутер LF-50QT-8A (2008). Переднее колесо
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | Шина в сборе | |
| 2 | 8***2 | Ось переднего колеса | |
| 3 | 8***3 | Манжета со стороны переднего колеса | |
| 4 | 8***4 | Диск передний литой 3,50-13 | |
| 5 | 8***5 | Защитная манжета передней оси | |
| 6 | 8***6 | Редуктор спидометра | |
| 7 | 8***7 | Диск переднего тормоза | |
| 8 | 8***8 | Тормозная колодка в сборе | |
| 9 | 8***9 | Передний суппорт в сборе | |
| 10 | G***2 | Подшипник 60201 | |
| 11 | 8***0 | Уплотнитель | |
| 12 | G***6 | Гайка М10x1.25 | |
| 13 | 8***1 | Вентиль | |
| 14 | G***5 | Винт M6x12 | |
| 15 | G***5 | Болт диска переднего тормоза М8x25 | |
| 16 | 8***2 | Суппорт передний тормоза |
