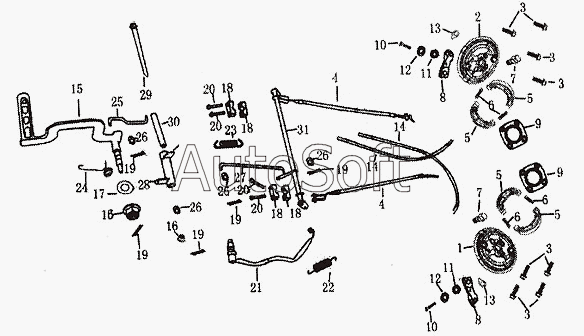

Каталог запасных частей к технике: ЗиД Квадроцикл LF-250ST (2008). Задний тормоз
16
16
31
30
29
28
27
26
26
26
26
25
24
23
22
21
20
20
20
20
19
19
19
19
19
18
18
18
18
17
1
15
14
14
13
13
12
12
11
11
10
10
9
9
8
8
7
7
6
6
5
5
5
5
4
4
3
3
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Крышка заднего тормоза, левая | |
| 2 | 6***0 | Крышка заднего тормоза, правая | |
| 3 | G***4 | Болт М8х20 | |
| 4 | 4***0 | Трос переднего тормоза | |
| 5 | 6***0 | Колодка заднего тормоза | |
| 6 | 6***1 | Колодка тормозная задняя | |
| 7 | 6***2 | Кулачок заднего тормоза | |
| 8 | 6***3 | Рычаг заднего тормоза | |
| 9 | 6***1 | Подкладка заднего тормоза | |
| 10 | G***3 | Болт M6х20 | |
| 11 | G***1 | Гайка М6 | |
| 12 | G***8 | Шайба 8 | |
| 13 | 6***5 | Индикатор заднего тормоза | |
| 14 | 6***2 | Трубопровод | |
| 15 | 6***0 | Педаль заднего тормоза | |
| 16 | G***2 | Гайка M12х1.25 | |
| 17 | G***5 | Шайба 5 | |
| 18 | 6***2 | Опора поворотного рычага | |
| 19 | G***1 | Шплинт 3.2х20 | |
| 20 | G***4 | Болт M10x35 | |
| 21 | 3***0 | Выключатель заднего фонаря | |
| 22 | 3***3 | Пружина включателя заднего тормоза | |
| 23 | 6***3 | Пружина поворотного рычага | |
| 24 | 6***2 | Возвратная пружина педали заднего тормоза | |
| 25 | 6***1 | Звено 1 заднего тормоза | |
| 26 | G***8 | Шайба 8 | |
| 27 | 6***1 | Звено 11 заднего тормоза | |
| 28 | 6***0 | Комплект 1 поворотного рычага | |
| 29 | G***4 | Болт M10x35 | |
| 30 | 6***1 | Втулка поворотного рычага | |
| 31 | 6***0 | Комплект 11 поворотного рычага |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
