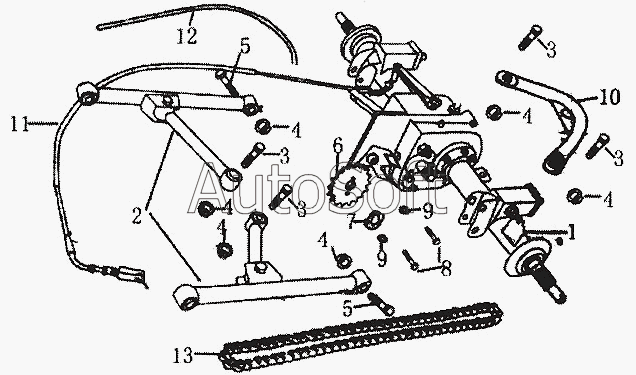

Каталог запасных частей к технике: ЗиД Квадроцикл LF-250ST (2008). Задний мост в сборе
1
2
3
3
3
3
4
4
4
4
4
4
5
5
6
7
8
9
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Задний мост в сборе | |
| 2 | 6***0 | Маятник в сборе | |
| 3 | G***0 | Болт M12x1.25x30 | |
| 4 | G***0 | Гайка М6 | |
| 5 | G***3 | Болт M6х20 | |
| 6 | 2***1 | Зубчатка | |
| 7 | 2***3 | Шайба зубчатки | |
| 8 | G***0 | Болт M12x1.25x30 | |
| 9 | G***3 | Шайба 6 | |
| 10 | 4***1 | Прицепное приспособление | |
| 11 | 4***0 | Трос реверса | |
| 12 | 6***2 | Трубопровод | |
| 13 | 2***0 | Цепь |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
