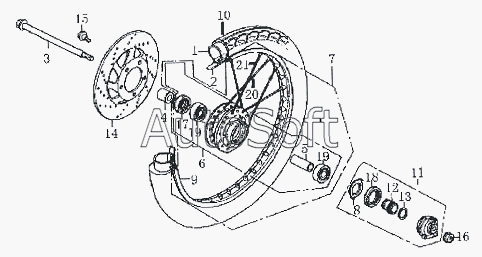

Каталог запасных частей к технике: ЗиД Мотороллер LF-50Q-2А (2008). Колесо переднее в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Камера 2,50-17 | |
| 2 | 5***1 | Ось передняя | |
| 3 | 5***1 | Ось переднего колеса | |
| 4 | 5***1 | Втулка правая колеса | |
| 5 | 5***1 | Ступица переднего колеса | |
| 6 | 5***0 | Ступица колеса | |
| 7 | 5***0 | Колесо переднее в сборе | |
| 8 | 5***4 | Ведущий диск привода спидометра | |
| 9 | 5***1 | Обод переднего колеса | |
| 10 | 5***0 | Шина передняя | |
| 11 | 5***0 | Редуктор спидометра | |
| 12 | 5***1 | Шестерня спидометра | |
| 13 | 5***5 | Шайба | |
| 14 | 5***1 | Диск тормоза передний | |
| 15 | G***1 | Болт М6х25 | |
| 16 | G***2 | Гайка M12х1.25 | |
| 17 | G***1 | Сальник 23х37х7 | |
| 18 | 5***2 | Пыльник 40x50x5 | |
| 19 | G***6 | Подшипник 6301 | |
| 20 | 5***0 | Комплект спиц, внутренних | |
| 21 | 5***0 | Комплект спиц, внешних |
