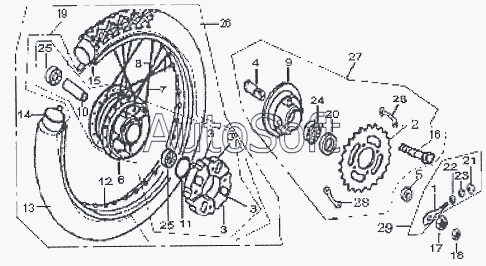

Каталог запасных частей к технике: ЗиД Мотороллер LF-50Q-2А (2008). Колесо заднее в сборе
15
29
28
28
27
26
25
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Натяжка цепи | |
| 2 | 2***1 | Зубчатка | |
| 3 | 6***1 | Втулка демпферная заднего колеса | |
| 4 | 6***4 | Втулка ступицы звездочки | |
| 5 | 6***3 | Втулка левая заднего колеса | |
| 6 | 6***0 | Ступица заднего колеса | |
| 7 | 6***0 | Комплект спиц внешний | |
| 8 | 6***0 | Комплект спиц внутренних | |
| 9 | 2***1 | Ступица звездочки | |
| 10 | 6***1 | Ступица заднего колеса | |
| 11 | G***1 | Манжета FB24x38x7 | |
| 12 | 6***1 | Обод заднего колеса | |
| 13 | 6***0 | Шина задняя | |
| 14 | 6***0 | Камера шины | |
| 15 | 6***1 | Ось задняя | |
| 16 | G***3 | Болт M6х20 | |
| 17 | G***3 | Гайка M12х1.5 | |
| 18 | G***2 | Гайка M12х1.25 | |
| 19 | 6***0 | Колесо заднее спицованное в сборе | |
| 20 | G***1 | Сальник 23х37х7 | |
| 21 | G***0 | Гайка М6 | |
| 22 | G***1 | Шайба 6 | |
| 23 | G***3 | Шайба 6 | |
| 24 | G***6 | Подшипник 6301 | |
| 25 | G***6 | Подшипник 6301 | |
| 26 | 6***0 | Колесо заднее в сборе | |
| 27 | 2***0 | Звездочка со ступицей в сборе | |
| 28 | 2***2 | Пластина стопорная | |
| 29 | 6***0 | Натяжка цепи в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
