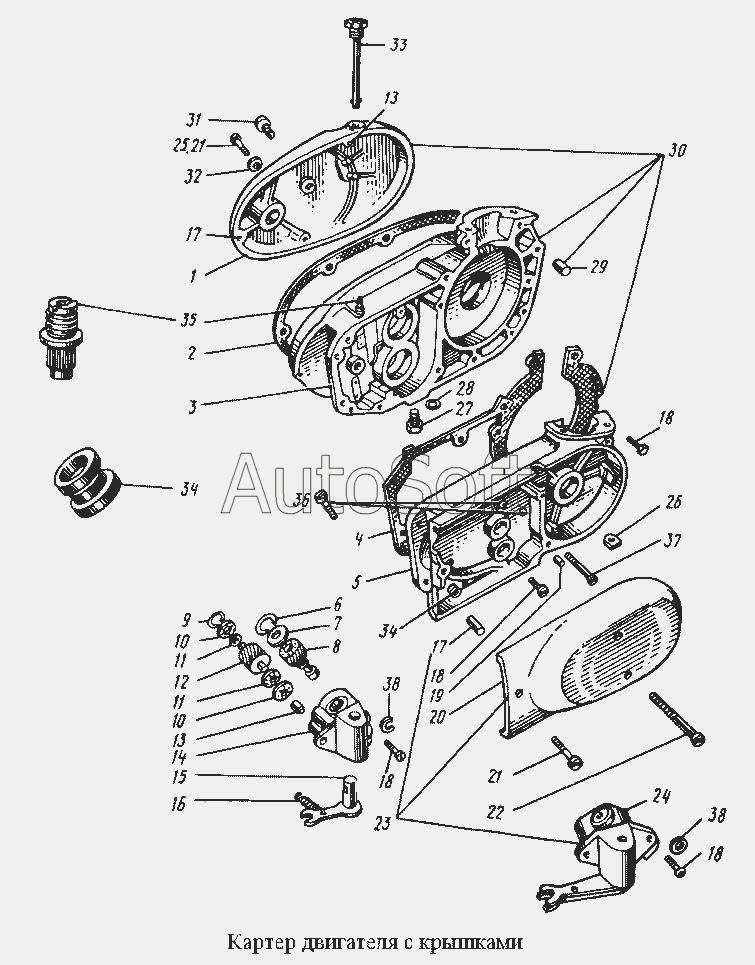

Каталог запасных частей к технике: ЗиД "Восход". Картер двигателя с крышками
30
22
23
23
24
24
25
26
26
27
28
28
29
29
21
21
30
31
32
32
33
33
34
34
34
34
35
36
37
38
38
12
1
2
2
3
4
4
5
6
7
8
9
10
10
11
11
1
13
13
13
13
14
14
15
16
17
17
17
17
18
18
18
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Крышка сцепления | |
| 1 | 1***3 | Крышка сцепления | |
| 2 | 0***1 | Прокладка крышки сцепления | |
| 2 | 0***3 | Прокладка крышки сцепления | |
| 3 | 1***1 | Картер, левая половина | |
| 4 | 1***1 | Прокладка картера | |
| 4 | 1***3 | Прокладка картера | |
| 5 | 1***1 | Картер, правая половина | |
| 6 | 0***1 | Кольцо стопорное | |
| 7 | 0***1 | Заглушка ведомой шестерни | |
| 8 | 0***1 | Шестерня ведомая с валиком | |
| 9 | 0***1 | Кольцо стопорное | |
| 10 | 0***1 | Подшипник шестерни привода спидометра | |
| 11 | 0***1 | Шайба 10 | |
| 12 | 0***1 | Шестерня ведущая привода спидометра | |
| 13 | 0***1 | Штифт 8х15 | |
| 13 | 0***3 | Штифт 8х15 | |
| 14 | 1***1 | Корпус | |
| 14 | 1***3 | Корпус | |
| 15 | 0***1 | Валик выжима сцепления с рычагом | |
| 16 | 0***1 | Пружина рычага | |
| 17 | 1***1 | Втулка | |
| 17 | 1***3 | Втулка | |
| 18 | 0***1 | Винт ВМ6-6gх20 | |
| 19 | 0***1 | Штифт 3,8х10 | |
| 19 | 0***3 | Штифт 3,8х10 | |
| 20 | 1***1 | Крышка генератора | |
| 21 | 0***1 | Винт ВМ6-6gх42.56.019 ГОСТ 1491-80 | |
| 22 | 0***1 | Винт М6-6gх75 | |
| 23 | 1***2 | Крышка генератора | |
| 23 | 1***3 | Крышка генератора | |
| 24 | 1***1 | Редуктор спидометра и выжим сцепления | |
| 24 | 1***3 | Редуктор спидометра и выжим сцепления | |
| 25 | 0***1 | Винт М6-6gх92 | |
| 26 | 0***1 | Муфта проводов генератора | |
| 26 | 0***3 | Муфта проводов генератора | |
| 27 | 0***1 | Пробка маслоспускная | |
| 28 | 0***1 | Кольцо уплотнительное клапана | |
| 28 | 0***3 | Кольцо уплотнительное клапана | |
| 29 | 0***1 | Втулка картера | |
| 29 | 0***3 | Втулка картера | |
| 30 | 1***2 | Картер | |
| 30 | 1***3 | Картер | |
| 31 | 0***1 | Пробка крышки сцепления | |
| 32 | 0***1 | Кольцо уплотнительное | |
| 32 | 0***3 | Кольцо уплотнительное | |
| 33 | 0***1 | Стержень для контроля уровня масла | |
| 33 | 0***3 | Стержень для контроля уровня масла | |
| 34 | 0***1 | Заглушка картера | |
| 34 | 0***3 | Заглушка картера | |
| 35 | 0***1 | Сапун | |
| 36 | 0***1 | Винт ВМ6-6gх55 | |
| 37 | 0***1 | Винт В. М6-6gх25.56.019 ГОСТ 1491-80 | |
| 38 | 0***1 | Шайба 6.65Г. 019 ГОСТ 6402-70 |
