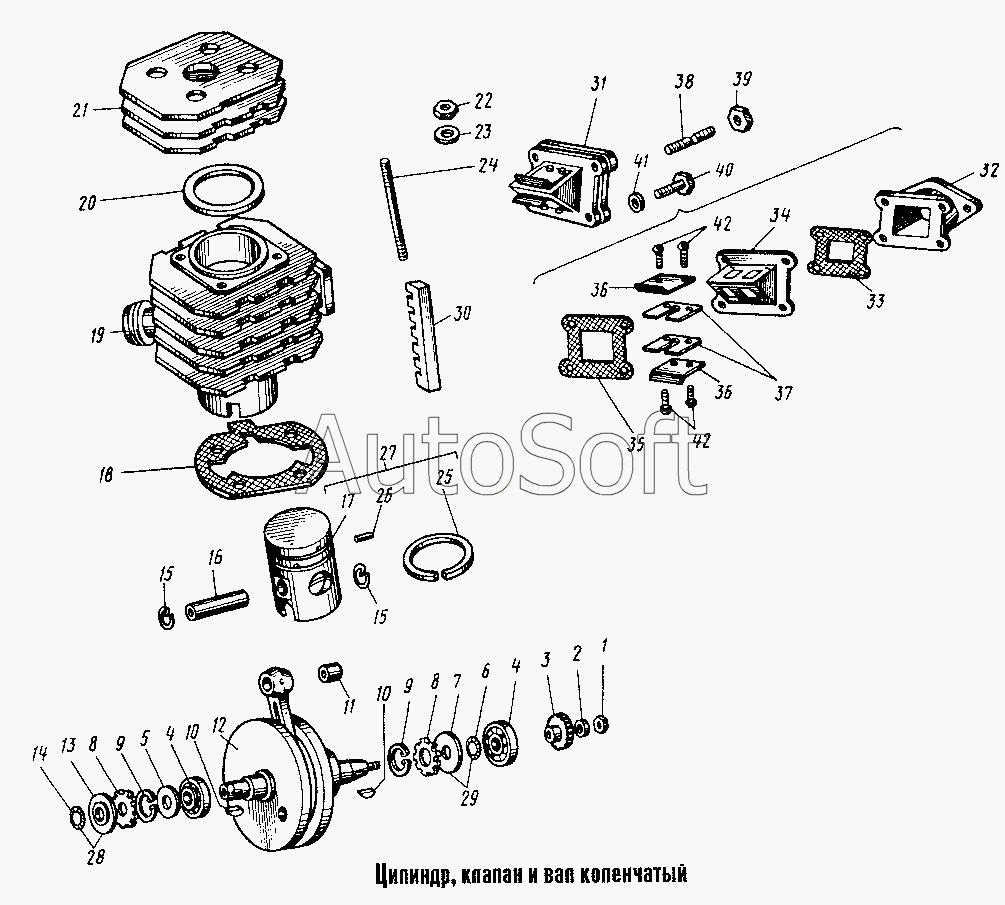

Каталог запасных частей к технике: ЗиД "Восход". Цилиндр, клапан и вал коленчатый
32
23
24
25
26
27
28
28
29
29
30
30
31
32
32
22
33
33
34
35
35
36
36
37
38
39
40
40
41
42
42
13
1
2
3
4
4
5
5
6
7
7
8
8
9
9
10
10
11
12
1
13
14
15
15
16
17
18
18
19
19
20
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Гайка М12х1,5-6Н | |
| 1 | 0***3 | Гайка М12х1,5-6Н | |
| 2 | 0***1 | Шайба 13 | |
| 3 | 1***1 | Звездочка моторной передачи ведущая | |
| 4 | 1***1 | Подшипник 6-204АШ | |
| 5 | 0***1 | Шайба 30 | |
| 5 | 0***3 | Шайба 30 | |
| 6 | 0***1 | Пружина сальника вала кикстартера | |
| 7 | 0***1 | Манжета сальника коленчатого вала левая | |
| 7 | 0***3 | Манжета сальника коленчатого вала левая | |
| 8 | 0***1 | Шайба 22 | |
| 9 | 0***1 | Кольцо 47 | |
| 10 | 0***1 | Шпонка сегментная 4х5 | |
| 11 | 1***1 | Подшипник игольчатый К14х18х25Д | |
| 12 | 1***6 | Вал коленчатый | |
| 13 | 1***1 | Манжета сальника коленчатого вала правая | |
| 13 | 1***3 | Манжета сальника коленчатого вала правая | |
| 14 | 0***1 | Пружина сальника коленчатого вала | |
| 15 | 0***1 | Кольцо 16х1,2 | |
| 16 | 0***1 | Палец поршневой | |
| 17 | 1***1 | Поршень | |
| 18 | 1***1 | Прокладка основания цилиндра | |
| 18 | 1***3 | Прокладка основания цилиндра | |
| 19 | 1***2 | Цилиндр | |
| 19 | 1***3 | Цилиндр | |
| 20 | 1***1 | Прокладка головки цилиндра | |
| 21 | 1***1 | Головка цилиндра | |
| 21 | 1***2 | Головка цилиндра | |
| 21 | 1***3 | Головка цилиндра | |
| 22 | 0***1 | Гайка М10-6Н | |
| 23 | 0***1 | Шайба 10 | |
| 24 | 0***1 | Шпилька М10-6gх165 | |
| 25 | 0***1 | Кольцо поршневое 1-го ремонта | |
| 26 | 0***1 | Штифт 3,5х7,5 | |
| 27 | 1***1 | Поршень | |
| 28 | 1***1 | Сальник коленчатого вала правый | |
| 28 | 1***3 | Сальник коленчатого вала правый | |
| 29 | 0***1 | Сальник коленчатого вала левый | |
| 29 | 0***3 | Сальник коленчатого вала левый | |
| 30 | 1***1 | Демпфер | |
| 30 | 1***3 | Демпфер | |
| 31 | 3***1 | Клапан | |
| 32 | 1***1 | Патрубок карбюратора | |
| 32 | 1***2 | Патрубок карбюратора | |
| 32 | 1***3 | Патрубок карбюратора | |
| 33 | 3***1 | Прокладка | |
| 33 | 3***3 | Прокладка | |
| 34 | 3***1 | Корпус клапана | |
| 35 | 3***1 | Прокладка | |
| 35 | 3***3 | Прокладка | |
| 36 | 3***1 | Ограничитель | |
| 37 | 3***1 | Пластина клапана | |
| 38 | 0***1 | Шпилька М8х1-6gх35 | |
| 39 | 0***1 | Гайка М8х1-6Н | |
| 40 | 0***1 | Болт М6-6gх25.88.019 ГОСТ 7798-70 | |
| 40 | 0***3 | Болт М6-6gх25 | |
| 41 | 0***1 | Шайба 6.01.019 ГОСТ 11371-78 | |
| 42 | 0***1 | Винт ВМ3-6gх6 |
