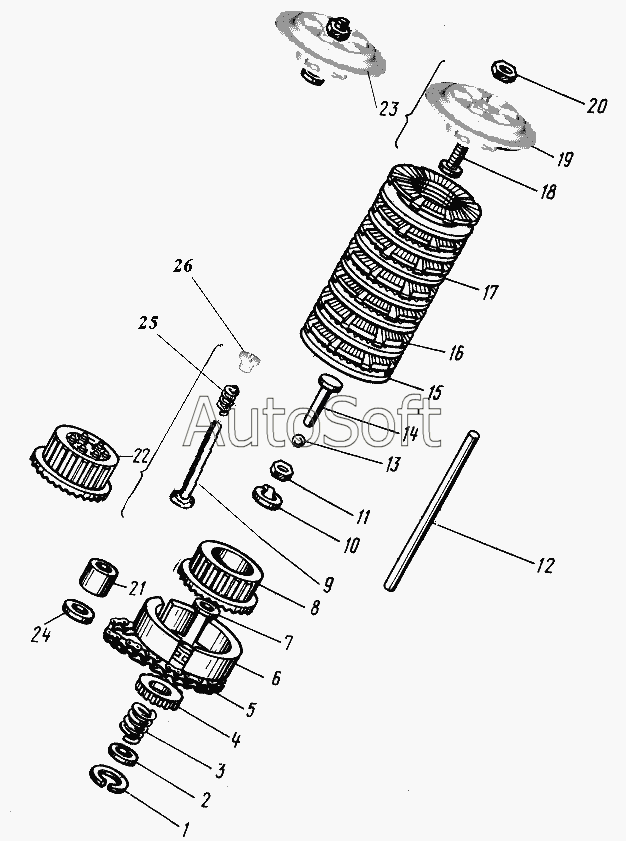

Каталог запасных частей к технике: ЗиД "Сова". Сцепление
14
26
25
24
23
22
21
20
19
18
17
16
15
1
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Кольцо 23х1,6 | |
| 2 | 1***1 | Колпачок | |
| 3 | 1***1 | Пружина шестерни кикстартера | |
| 4 | 0***1 | Шестерня кикстартера | |
| 5 | 1***1 | Цепь ПВ-9.525-1300, 44 звена | |
| 6 | 1***1 | Барабан сцепления наружный | |
| 7 | 0***1 | Шайба 15 | |
| 8 | 1***1 | Барабан сцепления внутренний | |
| 9 | 1***1 | Шпилька | |
| 10 | 0***1 | Шайба стопорная | |
| 11 | 0***1 | Гайка М12х1,5Ш-6Н | |
| 12 | 0***2 | Шток выключения сцепления | |
| 13 | 0***1 | Шарик Б 4,763-200 ГОСТ 3722-81 | |
| 14 | 0***1 | Грибок выключения сцепления | |
| 15 | 0***1 | Диск сцепления ведомый внутренний | |
| 16 | 1***1 | Диск ведущий | |
| 17 | 0***1 | Диск сцепления ведомый | |
| 18 | 0***1 | Винт специальный М7-6hх23 | |
| 19 | 1***1 | Диск тарельчатый сцепления | |
| 20 | 0***1 | Гайка М7-6Н | |
| 21 | 0***1 | Втулка зубчатки сцепления | |
| 22 | 1***1 | Барабан сцепления внутренний | |
| 23 | 1***1 | Диск тарельчатый сцепления | |
| 24 | 0***1 | Шайба 15 | |
| 25 | 1***1 | Пружина сцепления | |
| 26 | 1***1 | Гайка |
