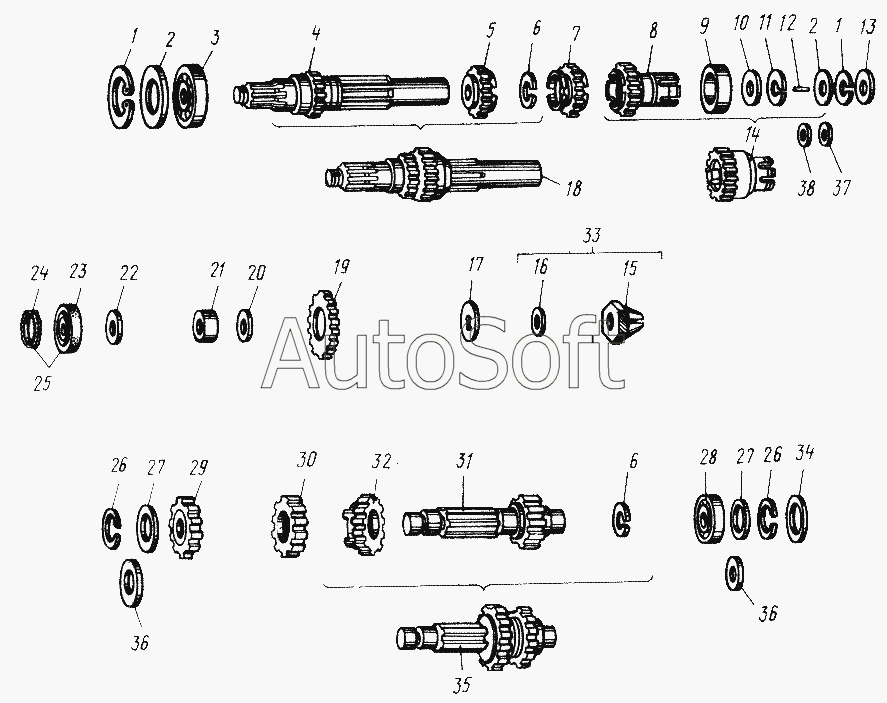

Каталог запасных частей к технике: ЗиД "Сова". Коробка передач
28
20
21
22
23
24
25
26
26
27
27
19
29
30
31
32
33
34
35
36
36
10
2
2
3
4
5
6
6
7
8
9
1
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Кольцо 40 | |
| 2 | 0***1 | Шайба 29 | |
| 3 | 0***1 | Подшипник 203 ГОСТ 9338-75 | |
| 4 | 1***1 | Вал первичный | |
| 5 | 1***1 | Шестерня неподвижная III передачи | |
| 6 | 0***1 | Кольцо 17х1,8 | |
| 7 | 1***1 | Шестерня подвижная II передачи | |
| 8 | 1***1 | Шестерня основная с втулками | |
| 9 | 0***1 | Обойма подшипника | |
| 10 | 0***1 | Шайба 23 | |
| 11 | 0***1 | Кольцо 20х1,6 | |
| 12 | 0***1 | Ролик 4х6 | |
| 13 | 0***1 | Шайба 22 | |
| 14 | 1***1 | Шестерня основная с подшипником | |
| 15 | 0***1 | Гайка зубчатки задней передачи | |
| 16 | 0***1 | Шайба уплотнительная | |
| 17 | 0***1 | Шайба зубчатки задней передачи | |
| 18 | 1***1 | Вал первичный | |
| 19 | 0***1 | Звездочка задней передачи | |
| 20 | 0***1 | Шайба 22 | |
| 21 | 1***1 | Втулка зубчатки задней передачи | |
| 22 | 1***1 | Уплотнение | |
| 23 | 1***1 | Манжета сальника коробки передач | |
| 24 | 1***1 | Пружина сальника коробки передач | |
| 25 | 1***1 | Сальник | |
| 26 | 0***1 | Кольцо 35 | |
| 27 | 0***1 | Шайба 29 | |
| 28 | 0***1 | Шарикоподшипник 202А | |
| 29 | 1***1 | Шестерня I передачи | |
| 30 | 1***1 | Шестерня подвижная III передачи | |
| 31 | 1***1 | Вал промежуточный | |
| 32 | 1***1 | Шестерня неподвижная II передачи | |
| 33 | 0***1 | Гайка зубчатки задней передачи | |
| 34 | 1***1 | Заглушка | |
| 35 | 1***1 | Вал промежуточный | |
| 36 | 0***1 | Шайба 29 |
