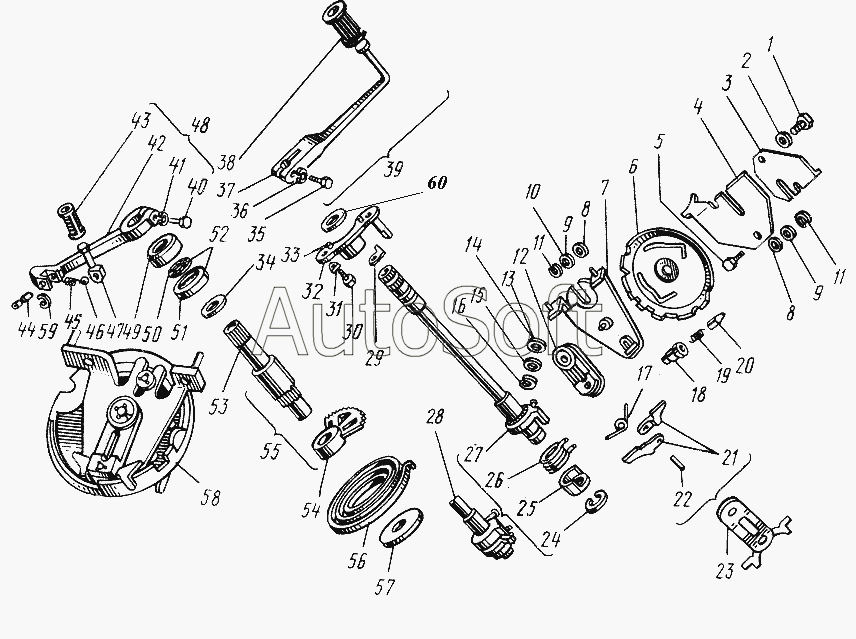

Каталог запасных частей к технике: ЗиД "Сова". Механизм переключения передач
46
32
33
34
35
36
37
38
39
40
41
42
43
44
45
31
47
48
49
50
51
52
53
54
55
56
57
58
59
60
16
2
3
4
5
6
7
8
8
9
9
10
11
11
12
13
14
15
1
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Ось вилки переключения III и IV передачи | |
| 2 | 0***1 | Шайба 7 | |
| 3 | 0***1 | Вилка переключения III и IV передачи | |
| 4 | 0***1 | Вилка переключения I и II передачи | |
| 5 | 0***1 | Ось вилки переключения I и II передачи | |
| 6 | 0***1 | Диск переключения передач | |
| 7 | 1***1 | Основание механизма переключения передач | |
| 8 | 0***1 | Шайба 7 | |
| 9 | 0***1 | Шайба 7 | |
| 10 | 0***1 | Шайба 7 | |
| 11 | 0***1 | Кольцо 5х1 | |
| 12 | 1***1 | Корпус собачек | |
| 13 | 0***1 | Шайба 8 | |
| 14 | 0***1 | Шайба 8 | |
| 15 | 0***1 | Шайба 8 | |
| 16 | 0***1 | Кольцо 6х1 | |
| 17 | 1***1 | Пружина собачек | |
| 18 | 0***1 | Корпус фиксатора передач | |
| 19 | 0***1 | Пружина | |
| 20 | 0***1 | Фиксатор передач | |
| 21 | 1***1 | Собачка | |
| 22 | 1***1 | Ось собачек переключения | |
| 23 | 1***1 | Корпус собачек механизма переключения | |
| 24 | 0***1 | Кольцо 13х1,6 | |
| 25 | 0***1 | Шайба 16 | |
| 26 | 1***1 | Пружина переключения | |
| 27 | 1***1 | Валик переключения передач с поводком | |
| 28 | 1***1 | Валик переключения передач | |
| 29 | 0***1 | Шайба стопорная | |
| 30 | 0***1 | Болт М6-6gх17 | |
| 31 | 0***1 | Шайба механизма переключения | |
| 32 | 0***1 | Основание упора | |
| 33 | 0***1 | Штифт 3,5х10 | |
| 34 | 0***1 | Шайба 20 | |
| 35 | 0***3 | Болт М6-6gх25 | |
| 36 | 0***1 | Шайба 6.65Г. 019 ГОСТ 6402-70 | |
| 37 | 0***1 | Рычаг переключения передач | |
| 38 | 1***1 | Валик | |
| 39 | 1***2 | Рычаг переключения передач | |
| 40 | 0***1 | Болт М8х1-6gх25.019 ГОСТ 7796-70 | |
| 41 | 0***1 | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 42 | 1***1 | Рычаг кикстартера | |
| 43 | 1***1 | Валик | |
| 44 | 1***1 | Ось рычага кикстартера | |
| 45 | 0***1 | Пружина | |
| 46 | 0***1 | Шарик Б-6,35-200 | |
| 47 | 1***1 | Педаль рычага кикстартера | |
| 48 | 1***2 | Рычаг кикстартера | |
| 49 | 0***1 | Колпачок сальника кикстартера | |
| 50 | 0***1 | Пружина сальника вала кикстартера | |
| 51 | 0***1 | Манжета сальника вала кикстартера | |
| 52 | 0***1 | Сальник вала кикстартера | |
| 53 | 0***1 | Вал кикстартера | |
| 54 | 0***1 | Сектор кикстартера | |
| 55 | 0***1 | Вал кикстартера | |
| 56 | 0***2 | Пружина кикстартера | |
| 57 | 0***1 | Шайба 17 | |
| 58 | 1***1 | Механизм переключения передач | |
| 59 | 0***1 | Кольцо 6х1 | |
| 60 | 1***1 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
