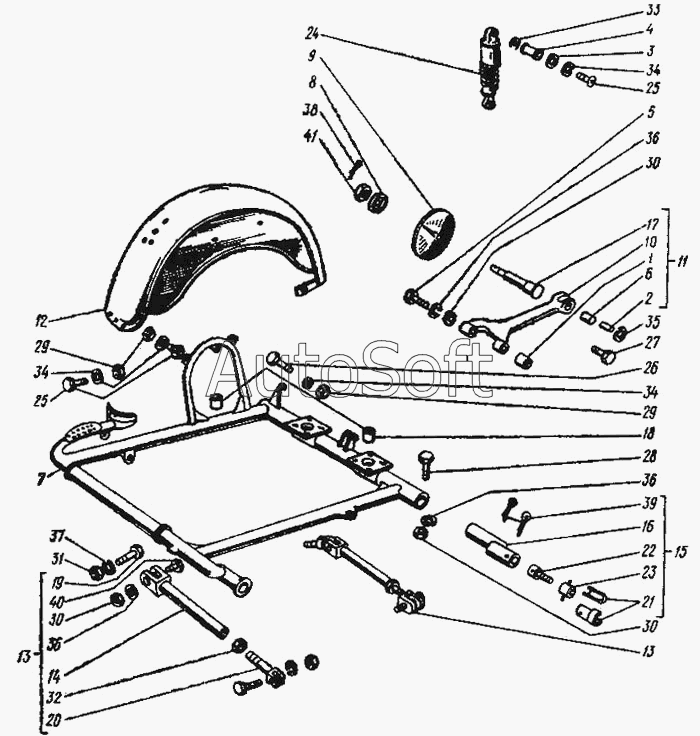

Каталог запасных частей к технике: ИМЗ Урал М-67-36. Шасси коляски
34
26
27
28
29
29
29
29
30
30
30
30
30
31
32
33
34
26
34
34
34
34
35
36
36
36
36
36
37
38
39
39
40
41
14
2
3
4
5
6
7
8
9
10
11
12
13
13
1
15
16
17
18
19
20
21
22
23
24
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Сайлент-блок в сборе | |
| 2 | 6***2 | Втулка распорная | |
| 3 | 6***6 | Шайба опорная | |
| 4 | 6***6 | Втулка амортизатора верхняя | |
| 5 | 6***Б | Палец | |
| 6 | 6***2 | Втулка сайлент-блока маятника | |
| 7 | 6***0 | Рама коляски | |
| 8 | 6***1 | Защитный колпак ступицы колеса | |
| 9 | 6***8 | Щиток защитный тормозного барабана колеса коляски | |
| 10 | 6***1 | Рычаг оси колеса а сборе | |
| 11 | 6***0 | Рычаг с осью колеса в сборе | |
| 12 | И***1 | Крыло коляски в сборе | |
| 13 | 7***2 | Тяга (стойка) рамы коляски крайняя с регулировочной вилкой в сборе | |
| 14 | 7***1 | Тяга (стойка) крайняя в сборе | |
| 15 | 6***0 | Задний кронштейн крепления рамы колеса с губками в сборе | |
| 16 | 6***5 | Кронштейн задний | |
| 17 | 6***0 | Ось колеса коляски | |
| 18 | 6***0 | Амортизатор упора рычага | |
| 19 | 7***4 | Ушко крепления тяг нижнее | |
| 20 | 7***5 | Вилка регулировочная стойки рамы | |
| 21 | 7***0 | Губка шарового зажима | |
| 22 | 7***0 | Винт шарового зажима | |
| 23 | 7***5 | Гайка винта шарового зажима | |
| 24 | И***1 | Пружинно-гидравлический амортизатор | |
| 25 | 2***9 | Болт М8х1х16 крепления ветрового щитка к кронштейну | |
| 26 | 2***9 | Болт М8х1х20 крепления крыла коляски к заднему кронштейну | |
| 26 | 2***9 | Болт М8х1х20 крепления крыла коляски к заднему кронштейну | |
| 26 | 2***9 | Болт М8х1х20 крепления крыла коляски к заднему кронштейну | |
| 27 | 2***9 | Болт М10х1х42 крепления амортизатора с рычагом | |
| 28 | 2***9 | Болт М12х1,25х55 крепления заднего кронштейна рамы | |
| 29 | 2***9 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 29 | 2***9 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 29 | 2***9 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 30 | 2***9 | Гайка М12х1,25 к задней шпильке крепления двигателя | |
| 30 | 2***9 | Гайка М12х1,25 к задней шпильке крепления двигателя | |
| 30 | 2***9 | Гайка М12х1,25 к задней шпильке крепления двигателя | |
| 31 | 2***9 | Гайка М14х1,5 крепления ушки тяг | |
| 32 | 2***8 | Гайка М18х1,5 к вилке регулировочной стойки | |
| 33 | 2***9 | Шайба 14 | |
| 34 | 2***2 | Шайба 8Л к болту крепления ручки | |
| 34 | 2***2 | Шайба 8Л к болту крепления ручки | |
| 34 | 2***2 | Шайба 8Л к болту крепления ручки | |
| 34 | 2***2 | Шайба 8Л к болту крепления ручки | |
| 35 | 2***2 | Шайба 10Л к болту крепления амортизатора с рычагом | |
| 36 | 2***2 | Шайба 12Л к задней шпильке креплении двигателя | |
| 36 | 2***2 | Шайба 12Л к задней шпильке креплении двигателя | |
| 36 | 2***2 | Шайба 12Л к задней шпильке креплении двигателя | |
| 37 | 2***2 | Шайба 14Л к гайке крепления ушка тяг | |
| 38 | 2***П | Шплинт 3,2х32 к оси подставки | |
| 39 | 2***П | Шплинт 5х45 к винту шарового зажима | |
| 39 | 2***П | Шплинт 5х45 к винту шарового зажима | |
| 40 | 2***8 | Болт М12х1,25х38 | |
| 41 | 2***8 | Гайка прорезная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
