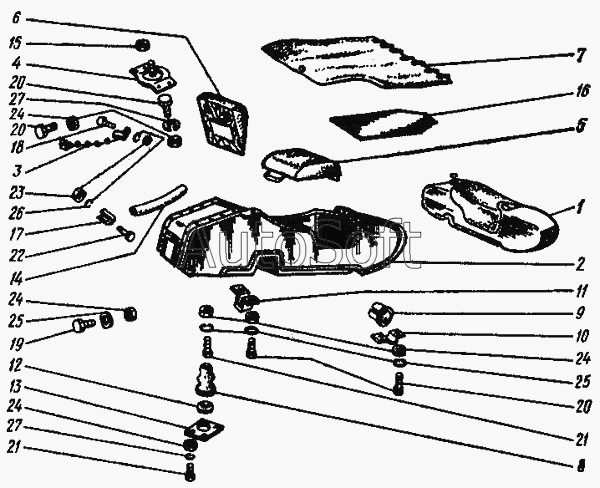

Каталог запасных частей к технике: ИМЗ Урал М-67-36. Кузов коляски, подвеска кузова коляски
24
20
20
20
20
21
21
22
23
23
24
24
24
24
24
24
24
20
24
24
25
25
25
26
27
27
27
27
27
27
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Кузов коляски в сборе | |
| 2 | 6***0 | Кузов коляски | |
| 3 | 6***8 | Ограничитель крышки чемодана в сборе | |
| 4 | 7***1 | Держатель запасного колеса в сборе | |
| 5 | 6***2 | Подушка сидения в сборе | |
| 6 | И***5 | Спинка сидения в сборе | |
| 7 | 6***0 | Полог коляски | |
| 8 | 6***7 | Резиновый элемент подвески кузова | |
| 9 | 6***3 | Подушка подвески корпуса коляски к раме | |
| 10 | 6***4 | Скоба корпуса коляски | |
| 11 | 6***9 | Скоба буфера | |
| 12 | 6***4 | Шайба | |
| 13 | 6***6 | Фланец прижимной | |
| 14 | 7***1 | Чехол ограничителя крышки чемодана | |
| 15 | 6***1 | Гайка запасного колеса | |
| 16 | 7***0 | Коврик коляски | |
| 17 | 6***2 | Держатель насоса | |
| 18 | 2***9 | Болт М6х20 крепления ограничителя крышки чемодана | |
| 19 | 2***9 | Болт М8х1х16 крепления ветрового щитка к кронштейну | |
| 20 | 2***9 | Болт М8х1х20 крепления крыла коляски к заднему кронштейну | |
| 20 | 2***9 | Болт М8х1х20 крепления крыла коляски к заднему кронштейну | |
| 20 | 2***9 | Болт М8х1х20 крепления крыла коляски к заднему кронштейну | |
| 20 | 2***9 | Болт М8х1х20 крепления крыла коляски к заднему кронштейну | |
| 20 | 2***9 | Болт М8х1х20 крепления крыла коляски к заднему кронштейну | |
| 21 | 2***9 | Болт М8х1х22 крепления стоек | |
| 22 | 2***9 | Винт М6х12 крепления кронштейна номерного знака | |
| 23 | 2***9 | Гайка М6 к болту крепления кронштейна | |
| 23 | 2***9 | Гайка М6 к болту крепления кронштейна | |
| 24 | 2***9 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 24 | 2***9 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 24 | 2***9 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 24 | 2***9 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 24 | 2***9 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 24 | 2***9 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 24 | 2***9 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 25 | 2***9 | Шайба 8 к болту крепления ветрового щитка к кронштейну | |
| 25 | 2***9 | Шайба 8 к болту крепления ветрового щитка к кронштейну | |
| 26 | 2***2 | Шайба 6Л к болту крепления кронштейна | |
| 27 | 2***2 | Шайба 8Л к болту крепления ручки | |
| 27 | 2***2 | Шайба 8Л к болту крепления ручки | |
| 27 | 2***2 | Шайба 8Л к болту крепления ручки | |
| 27 | 2***2 | Шайба 8Л к болту крепления ручки | |
| 27 | 2***2 | Шайба 8Л к болту крепления ручки |
