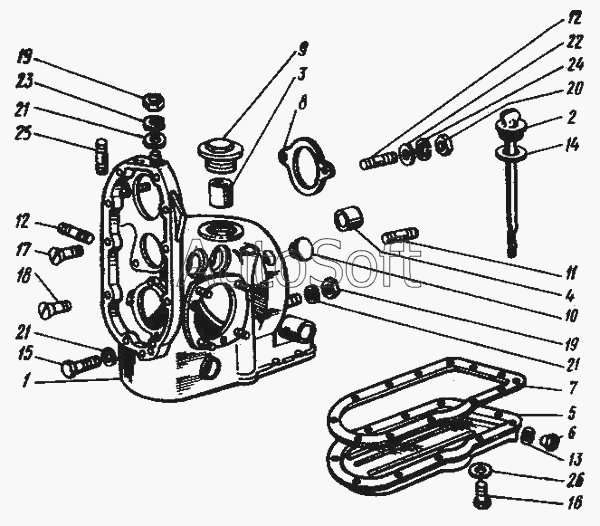

Каталог запасных частей к технике: ИМЗ Урал М-67-36. Картер, поддон
15
26
25
24
23
22
21
21
21
21
21
20
19
19
19
18
17
16
1
14
13
12
12
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | И***8 | Картер в сборе | |
| 2 | 6***1 | Пробка наливного отверстия | |
| 3 | 6***6 | Втулка шестерни привода масляного насоса | |
| 4 | 7***7 | Втулка распределительного вала | |
| 5 | 7***3 | Поддон в сборе | |
| 6 | 7***А | Пробка сливная | |
| 7 | 7***2 | Прокладка поддона | |
| 8 | И***3 | Прокладка генератора уплотнительная | |
| 9 | 7***1 | Пробка шестерни привода масляного насоса | |
| 10 | 6***4 | Заглушка | |
| 11 | 0***9 | Шпилька М8х1х35 крепления коробки передач | |
| 12 | 0***9 | Шпилька М10х1х22 крепления генератора | |
| 12 | 0***9 | Шпилька М10х1х22 крепления генератора | |
| 13 | 1***7 | Шайба 14 специальная | |
| 14 | 1***2 | Шайба 24 специальная | |
| 15 | 2***9 | Болт М8х75 крепления коробки передач | |
| 16 | 2***9 | Болт М6х16 крепления кронштейна | |
| 17 | 2***9 | Винт М6х22 крепления крышки распределительной коробки | |
| 18 | 2***9 | Винт М6х70 крепления крышки распределительной коробки | |
| 19 | 2***9 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 19 | 2***9 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 20 | 2***9 | Гайка М10х1 к шпильке крепления генератора | |
| 21 | 2***9 | Шайба 8 к болту крепления ветрового щитка к кронштейну | |
| 21 | 2***9 | Шайба 8 к болту крепления ветрового щитка к кронштейну | |
| 21 | 2***9 | Шайба 8 к болту крепления ветрового щитка к кронштейну | |
| 22 | 2***9 | Шайба 10 к шпильке крепления генератора | |
| 23 | 2***2 | Шайба 8Л к болту крепления ручки | |
| 24 | 2***2 | Шайба 10Л к болту крепления амортизатора с рычагом | |
| 25 | 3***9 | Шпилька М8х1х16 крепления двигателя | |
| 26 | 3***6 | Шайба 6 специальная |
