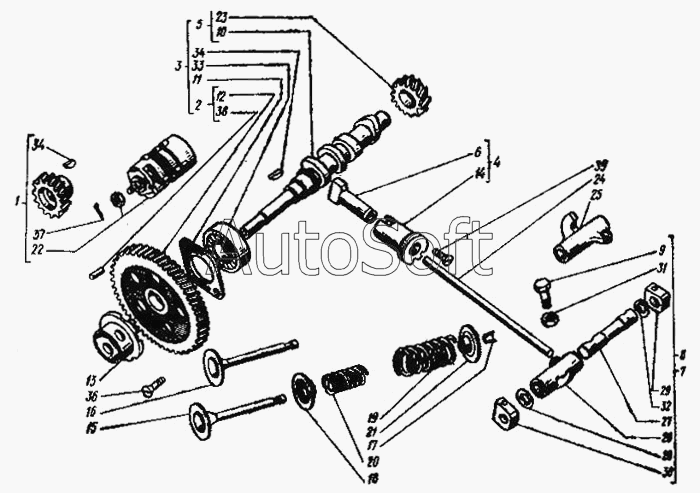

Каталог запасных частей к технике: ИМЗ Урал М-67-36. Механизм газораспределения
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | И***7 | Генератор с шестерней в сборе | |
| 2 | 7***1 | Шестерня распределительного вала в сборе | |
| 3 | 6***2 | Вал распределительный с шестернями в сборе | |
| 4 | 6***3 | Направляющая толкателя с толкателем в сборе | |
| 5 | 6***5 | Вал распределительный с шестерней привода маслонасоса в сборе | |
| 6 | 6***6 | Наконечник толкателя с толкателем в сборе | |
| 7 | 6***3 | Коромысло правое в сборе | |
| 8 | 6***4 | Коромысло левое в сборе | |
| 9 | И***2 | Болт регулировочный | |
| 10 | 6***1 | Вал распределительный | |
| 11 | 7***Б | Фланец распределительного вала | |
| 12 | 7***1 | Шестерня распределительного вала | |
| 13 | 7***А | Сапун | |
| 14 | 6***1 | Направляющая толкателя | |
| 15 | 6***5 | Клапан выпускной | |
| 16 | 6***6 | Клапан впускной | |
| 17 | 6***7 | Сухарь клапана | |
| 18 | 6***8 | Тарелка пружины клапана нижняя | |
| 19 | 6***1 | Пружина клапана наружная | |
| 20 | 6***1 | Пружина клапана внутренняя | |
| 21 | 6***1 | Тарелка пружины клапана верхняя | |
| 22 | И***3 | Шестерня генератора | |
| 23 | 6***4 | Шестерня распределительного вала привода маслонасоса | |
| 24 | 6***1 | Штанга толкателя | |
| 25 | 6***0 | Коромысло правое | |
| 26 | 6***0 | Коромысло левое | |
| 27 | 6***7 | Ось коромысла | |
| 28 | 6***8 | Шайба упорная | |
| 29 | И***1 | Кронштейн оси коромысла | |
| 30 | И***2 | Кронштейн оси коромысла | |
| 31 | 6***7 | Гайка М8х1 к шпильке крепления головки цилиндра | |
| 32 | 6***3 | Шайба пружинная | |
| 33 | 2***5 | Шарикоподшипник | |
| 34 | 1***7 | Шпонка П3х13 | |
| 35 | 2***8 | Винт М5х16 крепления обоймы сальника | |
| 36 | 2***9 | Винт М6х22 крепления крышки распределительной коробки | |
| 37 | 2***П | Шплинт 2х20 крепления гайки генератора | |
| 38 | 2***П | Штифт цилиндрический 6х16 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
