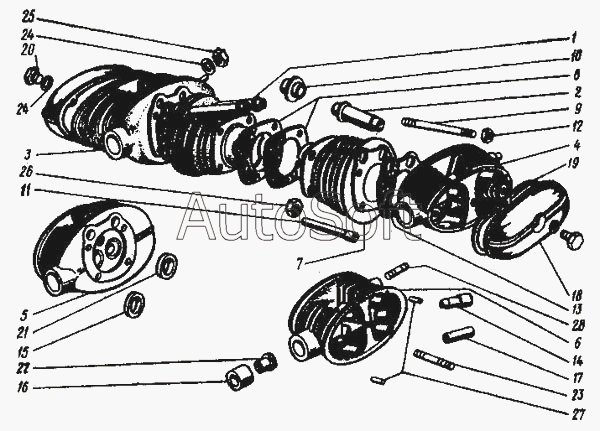

Каталог запасных частей к технике: ИМЗ Урал М-67-36. Цилиндры и головки цилиндров
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
24
24
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Цилиндр в сборе | |
| 2 | 6***1 | Кожух штанги в сборе | |
| 3 | И***1 | Головка правого цилиндра с клапанами в сборе | |
| 4 | И***2 | Головка левого цилиндра с клапанами в сборе | |
| 5 | И***5 | Головка правого цилиндра в сборе | |
| 6 | И***6 | Головка левого цилиндра в сборе | |
| 7 | 6***А | Цилиндр | |
| 8 | 6***0 | Прокладка цилиндра | |
| 9 | 6***4 | Шпилька крепления головки цилиндра | |
| 10 | 6***1 | Колпак уплотнительный | |
| 11 | 6***4 | Трубка цилиндра сливная | |
| 12 | 6***7 | Гайка М8х1 к шпильке крепления головки цилиндра | |
| 13 | 6***1 | Прокладка головки цилиндра | |
| 14 | 6***5 | Направляющая клапана | |
| 15 | 6***7 | Седло клапана | |
| 16 | 6***Б | Патрубок головки цилиндра | |
| 17 | 6***4 | Стойка оси коромысла | |
| 18 | 6***5 | Крышка головки | |
| 19 | 6***7 | Прокладка крышки головки | |
| 20 | 6***0 | Гайка крепления крышки головки | |
| 21 | 6***4 | Седло впускного клапана | |
| 22 | 6***5 | Шайба патрубка | |
| 23 | 0***9 | Шпилька М8х1х55 крепления крышки головки | |
| 24 | 2***9 | Шайба 8 к болту крепления ветрового щитка к кронштейну | |
| 24 | 2***9 | Шайба 8 к болту крепления ветрового щитка к кронштейну | |
| 25 | 2***9 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 26 | 2***9 | Гайка М10х1 к шпильке крепления цилиндра | |
| 27 | 2***П | Штифт 4х12 установки крышки головки | |
| 28 | 3***9 | Шпилька М8х1х21 крепления карбюраторов |
