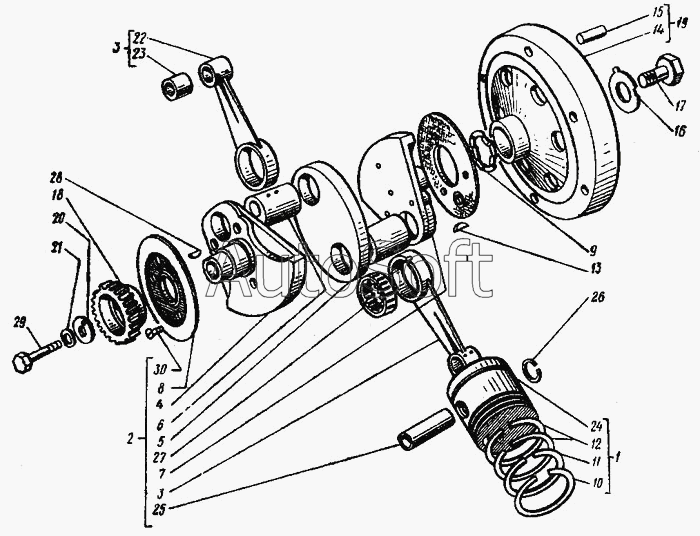

Каталог запасных частей к технике: ИМЗ Урал М-67-36. Коленчатый вал с шатунами и поршнями
16
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***2 | Поршень с кольцами | |
| 2 | 6***6 | Кривошипный механизм с маслоуловителями и поршневыми пальцами в сборе | |
| 3 | 6***7 | Шатун в сборе | |
| 4 | 6***1 | Цапфа кривошипа передняя | |
| 5 | 6***2 | Щека кривошипа | |
| 6 | 6***3 | Палец кривошипа | |
| 7 | 6***1 | Цапфа кривошипа задняя | |
| 8 | 6***3 | Маслоуловитель | |
| 9 | 7***4 | Шайба распорная | |
| 10 | 6***1 | Кольцо поршневое компрессионное хромированное | |
| 11 | 6***1 | Кольцо поршневое компрессионное | |
| 12 | 7***1 | Кольцо поршневое маслосъемное | |
| 13 | 7***2 | Шпонка сегментная маховика | |
| 14 | 7***Б | Маховик | |
| 15 | 7***5 | Палец сцепления | |
| 16 | 7***7 | Шайба замочная маховика | |
| 17 | 7***8 | Болт крепления маховика | |
| 18 | 7***9 | Шестерня распределения ведущая | |
| 19 | 7***0 | Маховик с пальцами сцепления в сборе | |
| 20 | 7***1 | Шайба шестерни распределения | |
| 21 | 7***2 | Шайба замочная ведущей шестерни распределения | |
| 22 | 6***3 | Шатун | |
| 23 | 7***А | Втулка верхней головки шатуна | |
| 24 | 6***7 | Поршень | |
| 25 | 6***1 | Палец поршневой | |
| 26 | 7***1 | Кольцо стопорное поршневого пальца | |
| 27 | 8***М | Роликоподшипник радиальный | |
| 28 | 1***0 | Шпонка П4х13 крепления ведущей шестерни | |
| 29 | 2***9 | Болт М8х1х55 креплении ведущей шестерни распределения | |
| 30 | 2***8 | Винт М6х16 крепления маслоуловителей |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
