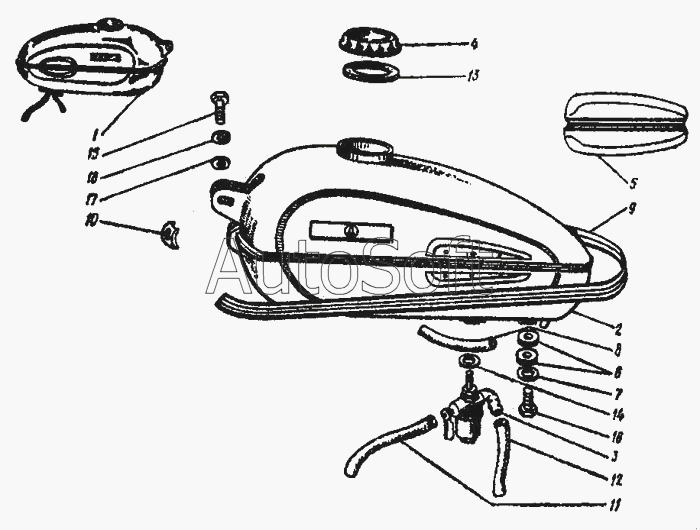

Каталог запасных частей к технике: ИМЗ Урал М-67-36. Бензобак
10
18
18
17
16
15
14
13
12
11
1
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***3 | Бензобак в сборе | |
| 2 | 6***2 | Бензобак | |
| 3 | 6***0 | Кран КР15А | |
| 4 | 6***7 | Пробка бензобака в сборе с прокладкой | |
| 5 | 6***0 | Нигрипс | |
| 6 | 7***6 | Прокладка | |
| 7 | 7***7 | Шайба болта крепления бензобака | |
| 8 | 6***9 | Труба соединительная бензобака | |
| 9 | 6***1 | Накладка бензобака | |
| 10 | 6***7 | Сухарь замка | |
| 11 | 6***1 | Трубка бензопроводная правого карбюратора | |
| 12 | 6***4 | Трубка бензопроводная левого карбюратора | |
| 13 | 6***1 | Прокладка пробки бензобака | |
| 14 | 1***7 | Шайба 14 специальная | |
| 15 | 2***9 | Болт М8х1х16 крепления ветрового щитка к кронштейну | |
| 16 | 2***9 | Болт М8х1х22 крепления стоек | |
| 17 | 2***9 | Шайба 8 к болту крепления ветрового щитка к кронштейну | |
| 18 | 2***2 | Шайба 8Л к болту крепления ручки |
