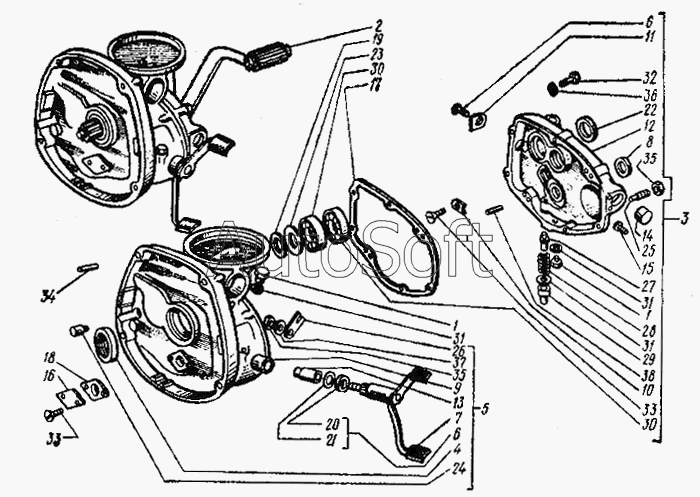

Каталог запасных частей к технике: ИМЗ Урал М-67-36. Коробка передач, картер, крышки
31
31
31
22
23
24
25
26
27
28
29
30
30
31
21
32
33
33
33
34
35
35
35
36
37
38
11
2
3
4
5
6
6
7
8
9
10
1
1
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***А | Пробка сливная | |
| 2 | И***0 | Коробка передач в сборе | |
| 3 | И***0 | Крышка картера в сборе | |
| 4 | 6***0 | Сальник первичного вала в сборе | |
| 5 | И***0 | Картер коробки передач в сборе | |
| 6 | 6***7 | Сальник правой крышки картера коробки передач в сборе | |
| 7 | 6***1 | Педаль ножного переключения в сборе | |
| 8 | И***8 | Манжета с пружиной в сборе | |
| 9 | И***0 | Картер коробки передач | |
| 10 | 6***3 | Выключатель собачки пускового механизма | |
| 11 | И***0 | Крышка коробки передач правая | |
| 12 | И***0 | Крышка картера коробки передач | |
| 13 | 6***3 | Втулка педали ножного переключения | |
| 14 | И***5 | Крышка коробки передач левая | |
| 15 | И***7 | Упор возвратной пружины | |
| 16 | 7***Б | Втулка вала пускового механизма передняя | |
| 17 | И***7 | Прокладка | |
| 18 | И***1 | Кольцо втулки вала пускового механизма | |
| 19 | 7***Б | Шайба крышки переднего подшипника вторичного вала с трубой | |
| 20 | 6***7 | Манжета сальника правой крышки картера коробки передач | |
| 21 | 7***9 | Пружина сальника правой крышки коробки передач | |
| 22 | 6***7 | Сальник вторичного вала в сборе | |
| 23 | 7***4 | Шайба вторичного вала регулировочная | |
| 24 | 7***1 | Стопор сектора переключения передач | |
| 25 | 6***2 | Винт упорный | |
| 26 | 6***0 | Рычаг кривошипа собачки механизма переключения | |
| 27 | 7***8 | Штифт буфера вала пускового механизма | |
| 28 | 7***Б | Пружина буфера вала пускового механизма | |
| 29 | 7***А | Пробка буфера вала пускового механизма | |
| 30 | 3***4 | Шарикоподшипник | |
| 31 | 1***7 | Шайба 14 специальная | |
| 31 | 1***7 | Шайба 14 специальная | |
| 32 | 2***9 | Болт М6х40 крепления хомута | |
| 33 | 2***8 | Винт М6х16 крепления маслоуловителей | |
| 33 | 2***8 | Винт М6х16 крепления маслоуловителей | |
| 34 | 3***П | Заглушка М10 | |
| 35 | 2***9 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 35 | 2***9 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 36 | 2***9 | Шайба 6 к болту крепления крышки | |
| 37 | 2***2 | Шайба 8Л к болту крепления ручки | |
| 38 | 2***П | Штифт цилиндрический 6х16 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
