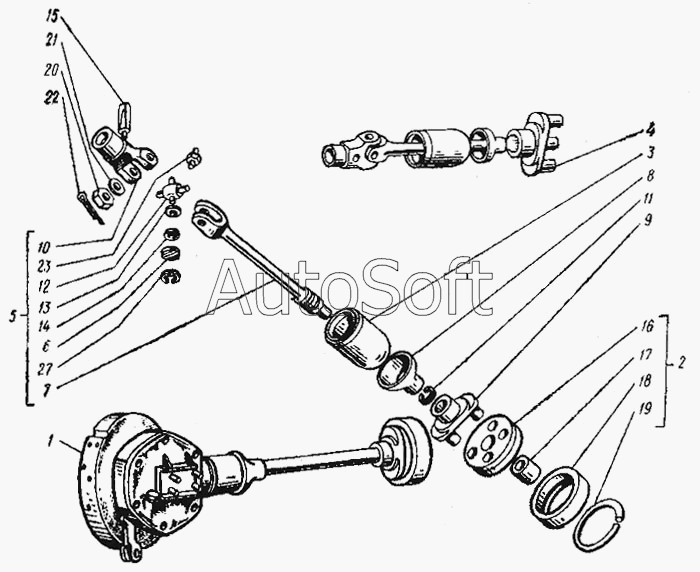

Каталог запасных частей к технике: ИМЗ Урал М-67-36. Главная передача, карданный вал
13
24
23
22
21
21
20
19
18
17
16
15
14
1
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | И***1 | Главная передача в сборе | |
| 2 | 7***3 | Муфта упругого кардана в сборе | |
| 3 | 6***0 | Колпак кардана в сборе | |
| 4 | И***1 | Карданный вал с шарниром в сборе | |
| 5 | И***0 | Вал карданный в сборе | |
| 6 | 7***2 | Игольчатый подшипник | |
| 7 | И***1 | Карданный вал | |
| 8 | 6***6 | Кольцо карданного вала уплотнительное | |
| 9 | И***7 | Диск упругого кардана | |
| 10 | 7***9 | Вилка кардана шлицевая | |
| 11 | И***0 | Стопорное кольцо | |
| 12 | 7***1 | Крестовина кардана | |
| 13 | 7***2 | Кольцо кардана уплотнительное | |
| 14 | 7***3 | Обойма уплотнительного кольца кардана | |
| 15 | 7***3 | Болт клиновой | |
| 16 | 7***Б | Муфта упругого кардана | |
| 17 | 7***Б | Втулка муфты упругого кардана | |
| 18 | 7***А | Обойма упругого кардана | |
| 19 | 7***9 | Замок обоймы упругого кардана | |
| 20 | 2***8 | Гайка корончатая М8х1 к болту клиновому | |
| 21 | 2***9 | Шайба 8 к болту крепления ветрового щитка к кронштейну | |
| 21 | 2***9 | Шайба 8 к болту крепления ветрового щитка к кронштейну | |
| 22 | 2***П | Шплинт 2х20 крепления гайки генератора | |
| 23 | 2***8 | Масленка к крестовине кардана | |
| 24 | 3***9 | Кольцо А19 кардана замковое |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
