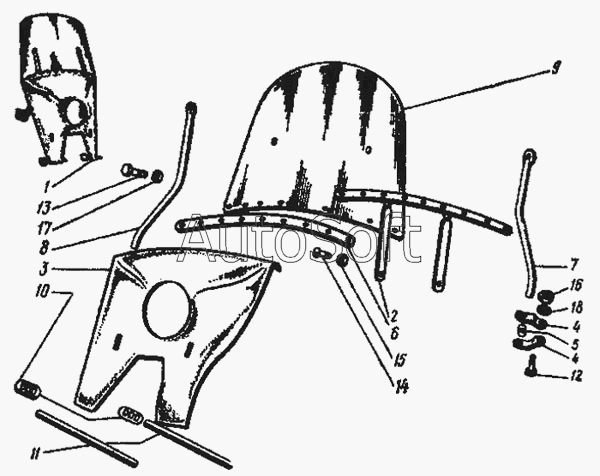

Каталог запасных частей к технике: ИМЗ Урал М-67-36. Щиток ветровой мотоцикла
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Щиток ветровой в сборе | |
| 2 | 7***4 | Планка наружная в сборе | |
| 3 | 6***7 | Фартук ветрового щитка | |
| 4 | И***4 | Хомут крепления | |
| 5 | И***9 | Сухарь | |
| 6 | 7***1 | Планка внутренняя | |
| 7 | И***5 | Стойка левая | |
| 8 | И***8 | Стойка правая | |
| 9 | 6***9 | Стекло ветровое мотоцикла | |
| 10 | 7***8 | Замок держателя проводов | |
| 11 | 7***9 | Лента держателя проводов | |
| 12 | 2***9 | Болт М6х40 крепления хомута | |
| 13 | 2***9 | Болт М8х1х22 крепления стоек | |
| 14 | 2***9 | Винт М5х16 крепления ветрового стекла | |
| 15 | 2***9 | Гайка М5 к винту крепления ветрового стекла | |
| 16 | 2***9 | Гайка М6 к болту крепления кронштейна | |
| 17 | 2***9 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 18 | 2***9 | Шайба 6 к болту крепления хомута |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
