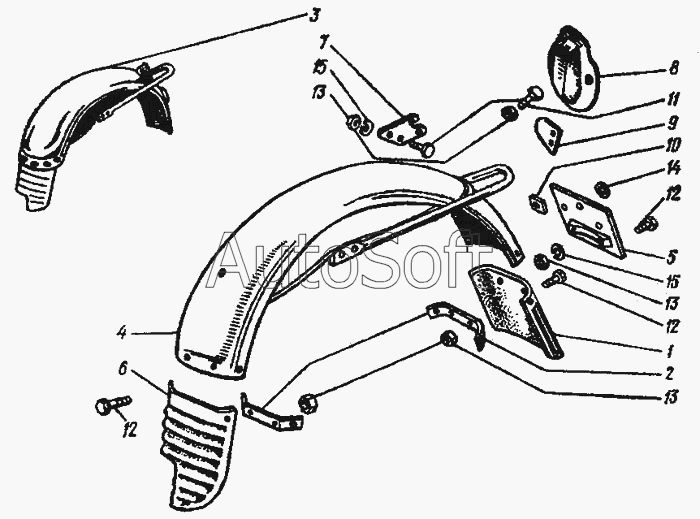

Каталог запасных частей к технике: ИМЗ Урал М-67-36. Щиток задний
1
2
3
4
5
6
7
8
9
10
11
11
12
12
12
12
12
13
13
13
13
13
13
13
13
14
15
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | И***8 | Хвостовик | |
| 2 | 6***9 | Планка крепления хвостовика | |
| 3 | И***3 | Щиток задний в сборе | |
| 4 | И***6 | Щиток задний с бугелем | |
| 5 | 6***6 | Кронштейн крепления номерного знака | |
| 6 | 6***7 | Передник | |
| 7 | 6***3 | Кронштейн задний указателя поворота | |
| 8 | И***1 | Корпус фонаря | |
| 9 | И***7 | Прокладка корпуса фонаря | |
| 10 | 6***6 | Шайба 8,5 квадратная специальная | |
| 11 | 2***9 | Болт М6х16 крепления кронштейна | |
| 11 | 2***9 | Болт М6х16 крепления кронштейна | |
| 12 | 2***9 | Винт М6х12 крепления кронштейна номерного знака | |
| 12 | 2***9 | Винт М6х12 крепления кронштейна номерного знака | |
| 12 | 2***9 | Винт М6х12 крепления кронштейна номерного знака | |
| 13 | 2***9 | Гайка М6 к болту крепления кронштейна | |
| 13 | 2***9 | Гайка М6 к болту крепления кронштейна | |
| 13 | 2***9 | Гайка М6 к болту крепления кронштейна | |
| 13 | 2***9 | Гайка М6 к болту крепления кронштейна | |
| 13 | 2***9 | Гайка М6 к болту крепления кронштейна | |
| 13 | 2***9 | Гайка М6 к болту крепления кронштейна | |
| 14 | 2***9 | Шайба 6 к болту крепления хомута | |
| 15 | 2***2 | Шайба 6Л к болту крепления кронштейна | |
| 15 | 2***2 | Шайба 6Л к болту крепления кронштейна |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
