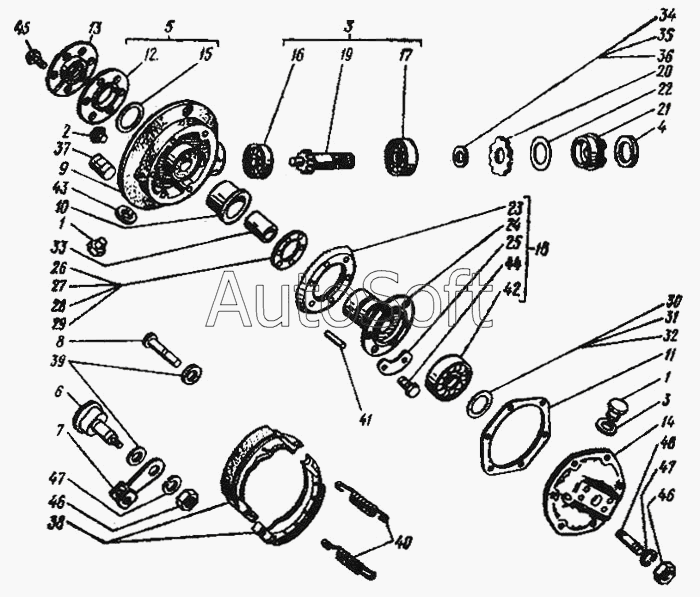

Каталог запасных частей к технике: ИМЗ Урал М-67-36. Картер, крышки, шестерни, задний тормоз
40
28
29
30
31
32
33
34
35
36
37
38
39
27
41
42
43
44
45
46
46
46
46
47
47
47
48
48
14
2
3
4
5
6
7
8
9
10
11
12
13
1
1
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***А | Пробка сливная | |
| 2 | 6***4 | Заглушка | |
| 3 | 7***1 | Шестерня ведущая в сборе с подшипниками | |
| 4 | 6***3 | Сальник вилки кардана в сборе | |
| 5 | 7***9 | Воротник сальника картера главной передачи в сборе с пружиной | |
| 6 | 6***2 | Кулачок заднего тормоза | |
| 7 | 6***3 | Рычаг заднего тормоза а сборе | |
| 8 | И***7 | Ось тормозных колодок в сборе | |
| 9 | И***1 | Картер главной передачи | |
| 10 | 7***1 | Втулка картера главной передачи | |
| 11 | 7***7 | Прокладка крышки картера главной передачи | |
| 12 | 7***Б | Воротник сальника картера главной передачи | |
| 13 | 7***1 | Крышка сальника картера главной передачи | |
| 14 | И***1 | Крышка картера главной передачи | |
| 15 | 7***6 | Пружина сальника картера главной передачи | |
| 16 | 7***1 | Игольчатый подшипник | |
| 17 | 7***2 | Шариковый двухрядный подшипник | |
| 18 | 7***4 | Зубчатка главной передачи ведомая в сборе | |
| 19 | 7***1 | Шестерня главной передачи ведущая | |
| 20 | 7***4 | Шайба нажимная | |
| 21 | 7***3 | Гайка подшипника главной передачи | |
| 22 | 7***1 | Кольцо уплотнительное | |
| 23 | 7***7 | Шестерня главной передачи ведомая | |
| 24 | 7***9 | Ступица ведомой зубчатки главной передачи | |
| 25 | 6***2 | Пластина контровочная | |
| 26 | 7***3 | Кольцо распорное толщиной 1,7..1,6мм | |
| 27 | 7***5 | Кольцо распорное толщиной 1,2..1,12мм | |
| 28 | 7***6 | Кольцо распорное толщиной 2,0..1.89мм | |
| 29 | 7***7 | Кольцо распорное толщиной 1,5..1.41мм | |
| 30 | 7***1 | Шайба регулировочная толщиной 0,08..0,07мм | |
| 31 | 7***2 | Шайба регулировочная толщиной 0,18..0,16мм | |
| 32 | 6***3 | Шайба регулировочная толщиной 0,4..0,36мм | |
| 33 | 7***6 | Втулка распорная | |
| 34 | 6***8 | Шайба регулировочная толщиной 0,08..0,07мм | |
| 35 | 6***9 | Шайба регулировочная толщиной 0,18..0,16мм | |
| 36 | 7***0 | Шайба регулировочная толщиной 0,4..0,36мм | |
| 37 | И***0 | Втулка | |
| 38 | И***4 | Колодка тормоза в сборе | |
| 39 | И***4 | Шайба прокладочная | |
| 40 | 7***3 | Пружина тормозной колодки | |
| 41 | 3***Ш | Ролик игольчатый | |
| 42 | 2***7 | Шарикоподшипник | |
| 43 | 1***7 | Шайба 14 специальная | |
| 44 | 2***П | Болт М8х14 крепления ведомой шестерни | |
| 45 | 2***9 | Винт М5х12 крепления крышки сальника | |
| 46 | 2***9 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 46 | 2***9 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 46 | 2***9 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 47 | 2***2 | Шайба 8Л к болту крепления ручки | |
| 47 | 2***2 | Шайба 8Л к болту крепления ручки | |
| 48 | 3***9 | Шпилька М8х1х21 крепления карбюраторов | |
| 48 | 3***9 | Шпилька М8х1х21 крепления карбюраторов |
