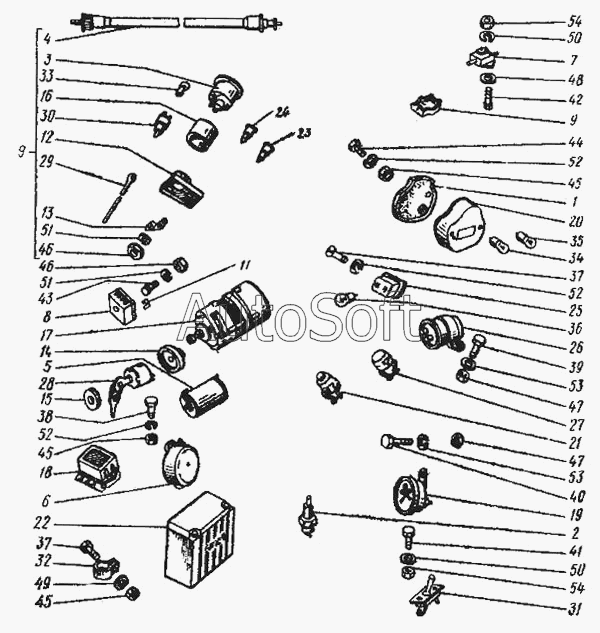

Каталог запасных частей к технике: ИМЗ Урал М-67-36. Электрооборудование мотоцикла
40
46
46
45
45
45
45
45
44
43
42
41
46
39
38
37
37
37
36
35
34
33
47
47
47
48
49
50
50
50
51
51
51
52
52
52
52
52
53
53
53
54
54
54
17
2
3
4
5
6
7
8
9
9
11
12
13
14
15
16
1
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | И***8 | Прокладка фонаря | |
| 2 | И***3 | Свеча зажигания | |
| 3 | 6***4 | Спидометр | |
| 4 | И***5 | Вал гибкий | |
| 5 | И***0 | Катушка зажигания двухвыводная 12В | |
| 6 | 6***3 | Прерыватель мотоциклетный | |
| 7 | И***1 | Выключатель сигнала торможения | |
| 8 | И***0 | Блок предохранителей | |
| 9 | И***1 | Щиток приборный в сборе | |
| 10 | И***1 | Колпак защитный | |
| 11 | И***3 | Перемычка блока предохранителей | |
| 12 | И***1 | Щиток приборный | |
| 13 | И***4 | Скоба | |
| 14 | И***6 | Колпак защитный | |
| 15 | И***9 | Колпачок переключателя | |
| 16 | И***1 | Кожух спидометра | |
| 17 | И***1 | Генератор для дорожных мотоциклов | |
| 18 | И***3 | Регулятор 14В, 11А | |
| 19 | И***0 | Сигнал безрупорный 12В | |
| 20 | И***7 | Фонарь задний | |
| 21 | 6***1 | Переключатель света | |
| 22 | И***9 | Батарея аккумуляторная 6МТС9 | |
| 23 | И***2 | Фонарь контрольной лампы ПД-20Д | |
| 24 | И***3 | Фонарь контрольной лампы ПД-20Е | |
| 25 | И***0 | Указатель поворота | |
| 26 | 6***6 | Прерыватель указателей поворота | |
| 27 | 6***9 | Переключатель указателей поворота | |
| 28 | И***0 | Переключатель центральный | |
| 29 | И***0 | Провод блок предохранителей-патрон лампы освещения спидометра | |
| 30 | И***1 | Патрон лампы освещения спидометра | |
| 31 | И***6 | Выключатель на 15 А | |
| 32 | И***7 | Наконечник клеммы аккумулятора | |
| 33 | А***1 | Лампа освещения спидометра | |
| 34 | А***3 | Лампа к заднему фонарю мотоцикла | |
| 35 | А***5 | Лампа к заднему фонарю мотоцикла | |
| 36 | А***1 | Лампа указателя попорота | |
| 37 | 2***9 | Болт М6х16 крепления кронштейна | |
| 37 | 2***9 | Болт М6х16 крепления кронштейна | |
| 38 | 2***9 | Болт М6х20 крепления ограничителя крышки чемодана | |
| 39 | 2***9 | Болт М8х1х20 крепления крыла коляски к заднему кронштейну | |
| 40 | 2***9 | Болт М8х1х55 креплении ведущей шестерни распределения | |
| 41 | 2***9 | Винт М4х8 крепления включателя | |
| 42 | 2***9 | Винт М4х22 крепления выключателя сигнала торможения | |
| 43 | 2***9 | Винт М5х12 крепления крышки сальника | |
| 44 | 2***9 | Винт М6х12 крепления кронштейна номерного знака | |
| 45 | 2***9 | Гайка М6 к болту крепления кронштейна | |
| 45 | 2***9 | Гайка М6 к болту крепления кронштейна | |
| 45 | 2***9 | Гайка М6 к болту крепления кронштейна | |
| 46 | 2***9 | Гайка М5 к винту крепления ветрового стекла | |
| 46 | 2***9 | Гайка М5 к винту крепления ветрового стекла | |
| 47 | 2***9 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 47 | 2***9 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 48 | 2***9 | Шайба 4 к винту крепления выключателя сигнала торможения | |
| 49 | 2***9 | Шайба 6 к болту крепления хомута | |
| 50 | 2***2 | Шайба 4Н к винту креплении включателя | |
| 50 | 2***2 | Шайба 4Н к винту креплении включателя | |
| 51 | 2***2 | Шайба 5Л к винту крепления фонаря | |
| 51 | 2***2 | Шайба 5Л к винту крепления фонаря | |
| 52 | 2***2 | Шайба 6Л к болту крепления кронштейна | |
| 52 | 2***2 | Шайба 6Л к болту крепления кронштейна | |
| 52 | 2***2 | Шайба 6Л к болту крепления кронштейна | |
| 53 | 2***2 | Шайба 8Л к болту крепления ручки | |
| 53 | 2***2 | Шайба 8Л к болту крепления ручки | |
| 54 | 2***9 | Гайка М4 к винту крепления включателя | |
| 54 | 2***9 | Гайка М4 к винту крепления включателя |
