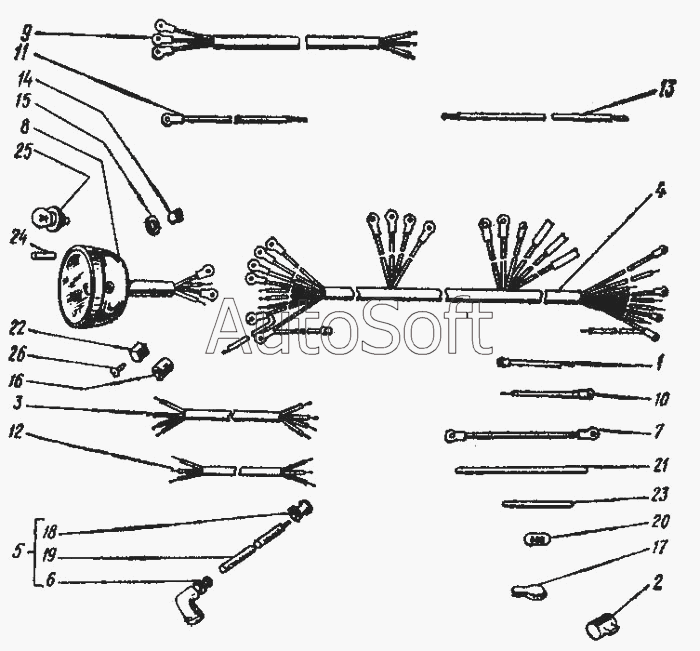

Каталог запасных частей к технике: ИМЗ Урал М-67-36. Электрооборудование мотоцикла
14
26
25
24
23
22
21
20
19
18
17
16
15
1
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***4 | Провод катушки зажигания-прерыватель | |
| 2 | И***1 | Колпачок | |
| 3 | И***0 | Пучок проводов переключатель света-фара | |
| 4 | И***0 | Пучок проводов мотоцикла | |
| 5 | И***1 | Провод высокого напряжение в сборе | |
| 6 | И***3 | Наконечник помехоподавительный А14 в сборе | |
| 7 | 6***0 | Провод аккумулятор-включатель | |
| 8 | И***0 | Фара мотоциклетная | |
| 9 | И***0 | Пучок проводов переключателя указателей поворота | |
| 10 | 6***0 | Провод катушка зажигания-сигнал | |
| 11 | И***7 | Провод блок предохранителей-реле указателей поворота | |
| 12 | И***8 | Пучок проводов переключатель центральный-блок предохранителей | |
| 13 | 6***9 | Провод датчик-задний мотофонарь | |
| 14 | 6***9 | Втулка болта крепления фары | |
| 15 | 7***9 | Прокладка шайбы болта | |
| 16 | 7***1 | Трубка проводов фары | |
| 17 | И***4 | Колпачок | |
| 18 | 6***6 | Втулка провода | |
| 19 | 6***0 | Провод высокого напряжения катушка зажигания-свеча цилиндра | |
| 20 | 7***8 | Замок держателя проводов | |
| 21 | 7***9 | Лента держателя проводов | |
| 22 | 6***8 | Соединитель проводов | |
| 23 | 7***0 | Поясок крепления проводов | |
| 24 | А***4 | Лампа габаритного и стояночного света фары | |
| 25 | А***0 | Лампа дальнего и ближнего света фары | |
| 26 | 2***9 | Винт М3х5 к соединителю проводов |
