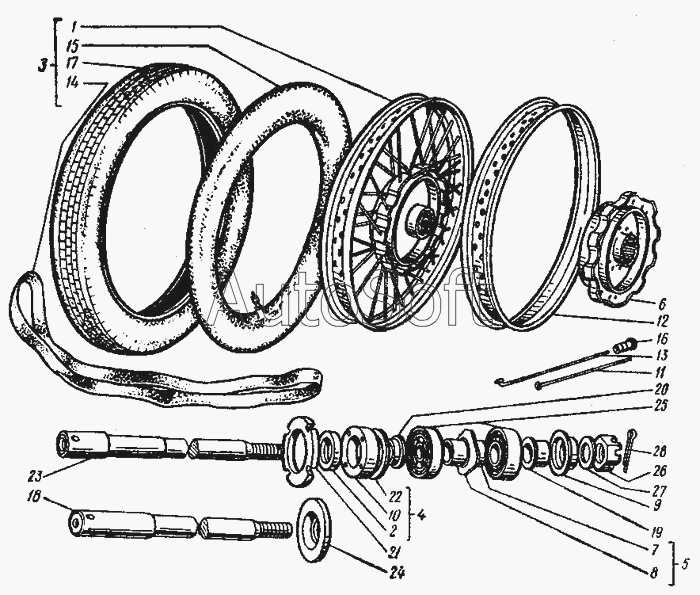

Каталог запасных частей к технике: ИМЗ Урал М-67-36. Колесо
15
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***И | Колесо в сборе с подшипником | |
| 2 | 6***0 | Уплотнение резиновое в сборе | |
| 3 | 6***И | Колесо с шиной в сборе | |
| 4 | И***3 | Гайка в сборе | |
| 5 | 6***1 | Втулка промежуточная с шайбой | |
| 6 | 6***И | Ступица с тормозным барабаном | |
| 7 | 6***0 | Втулка промежуточная | |
| 8 | 6***0 | Шайба втулки промежуточной | |
| 9 | 6***1 | Шайба упорная | |
| 10 | И***3 | Гайка в сборе | |
| 11 | 6***5 | Спица БСПМ5 | |
| 12 | 6***7 | Обод колеса | |
| 13 | 6***0 | Спица АСПМ5 длинная | |
| 14 | 7***3 | Ободная лента | |
| 15 | 7***4 | Мотокамера 3,75х19" | |
| 16 | 7***Б | Ниппель СПМ5 | |
| 17 | 7***6 | Мотошина 3,75х19" | |
| 18 | 6***7 | Ось переднего колеса | |
| 19 | 6***3 | Втулка распорная правая | |
| 20 | 6***4 | Втулка распорная левая | |
| 21 | 6***5 | Гайка специальная | |
| 22 | И***1 | Шайба гайки | |
| 23 | 6***И | Ось заднего колеса | |
| 24 | 6***А | Защитный колпак ступицы колеса | |
| 25 | 7***4 | Роликовый подшипник | |
| 26 | 2***9 | Гайка М14х1,5 | |
| 27 | 2***9 | Шайба 14 | |
| 28 | 2***П | Шплинт 3,2х32 к оси подставки |
