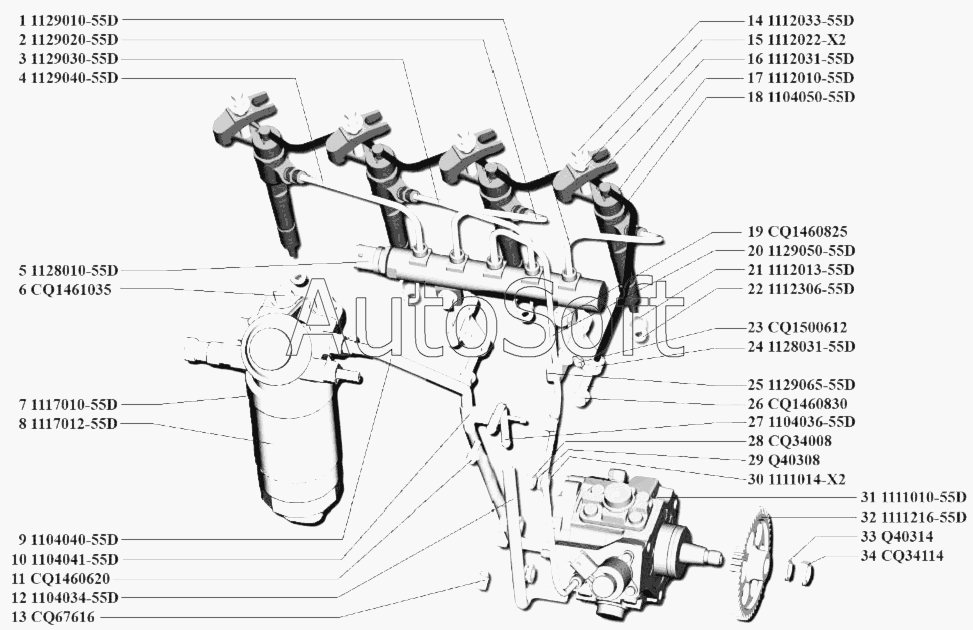

Каталог запасных частей к технике: BAW Двигатели BAW-CA4DC2 (2010). Насос топливный высокого давления, форсунки и топливопроводы высокого давления, фильтр тонкой очистки топлива
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***D | Трубка высокого давления первого цилиндра | |
| 2 | 1***D | Трубка высокого давления второго цилиндра | |
| 3 | 1***D | Трубка высокого давления третьего цилиндра | |
| 4 | 1***D | Трубка высокого давления четвертого цилиндра | |
| 5 | 1***D | Рампа топливная в сборе | |
| 6 | C***5 | Болт | |
| 7 | 1***D | Фильтр топливный в сборе с подкачивающим насосом | |
| 8 | 1***D | Фильтрующий элемент | |
| 9 | 1***D | Трубка топливная от фильтра тонкой очистки к насосу высокого давления | |
| 10 | 1***D | Хомут | |
| 11 | C***0 | Болт | |
| 12 | 1***D | Трубка | |
| 13 | C***6 | Хомут | |
| 14 | 1***D | Болт, шайба пружинная | |
| 15 | 1***2 | Шайба | |
| 16 | 1***D | Скоба крепления форсунки | |
| 17 | 1***D | Форсунка | |
| 18 | 1***D | Трубка возврата топлива | |
| 19 | C***5 | Болт | |
| 20 | 1***D | Трубка высокого давления от топливного насоса к рампе | |
| 21 | 1***D | Кольцо уплотнительное | |
| 22 | 1***D | Шайба уплотнительная | |
| 23 | C***2 | Болт | |
| 24 | 1***D | Кронштейн | |
| 25 | 1***D | Зажим | |
| 26 | C***0 | Болт | |
| 27 | 1***D | Тройник | |
| 28 | C***8 | Гайка | |
| 29 | Q***8 | Шайба пружинная | |
| 30 | 1***2 | Шайба | |
| 31 | 1***D | Насос топливный высокого давления | |
| 32 | 1***D | Шестерня насоса высокого давления | |
| 33 | Q***4 | Шайба пружинная | |
| 34 | C***4 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
